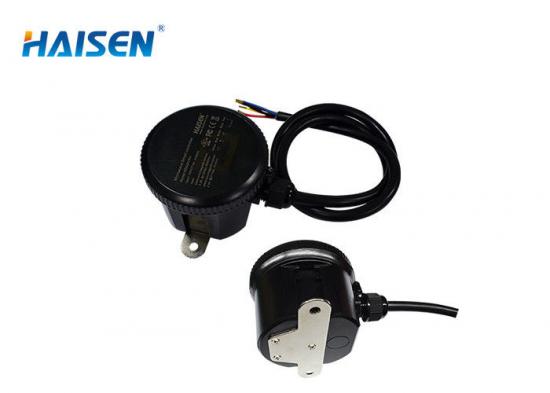

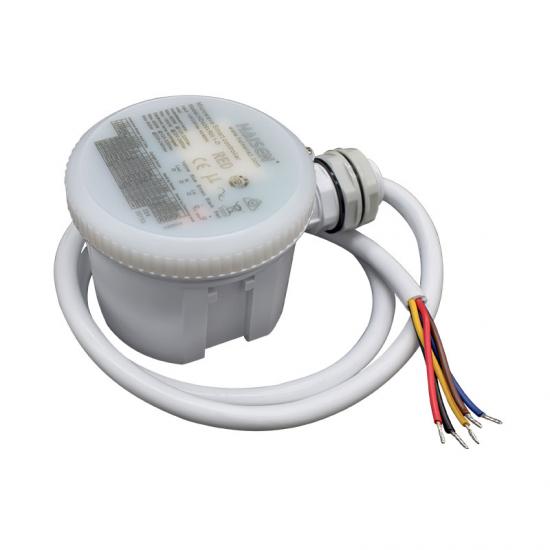

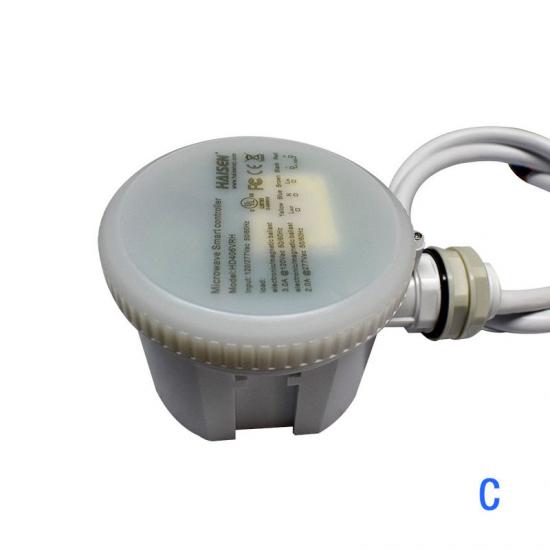

12 interruptores DIP com sensor de movimento e controle remoto para UFO Highbay

12 interruptores DIP com sensor de movimento e controle remoto para UFO Highbay

Características:

1. Sensor de movimento de micro-ondas de 5,8 GHz com função regulável.

2. Suporta diferentes instalações e aplicações, para montagem em superfície, luminária de alto compartimento LED tradicional com refletor de alumínio, luminária de alto compartimento UFO ou luminária de alto compartimento linear/tripla prova.

3. A altura máxima de instalação é de 15 m/49,2 pés.

4. Todos os parâmetros podem ser configurados por controle remoto.

5. Sensível e confiável.

Escurecimento de 6,1-10 V.

7. IP 20 com 5 anos de garantia.

Descrição do produto:

Controle remoto de detecção de área de luz natural ON/OFF

Garantia de 5 anos Tempo de espera 8-15 m Highbay Período de espera Nível de escurecimento de espera

Alcance de detecção

Este valor indica a distância máxima na altura de montagem mais alta com 100% de sensibilidade.

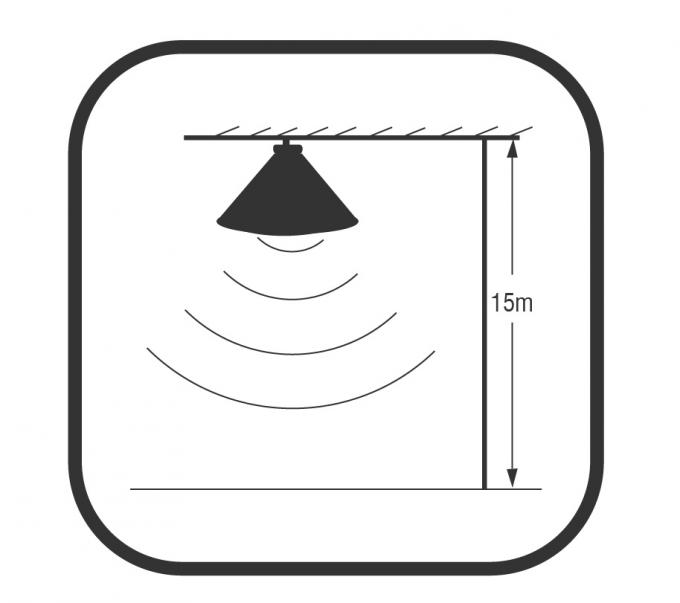

Altura típica de instalação 8-15m.

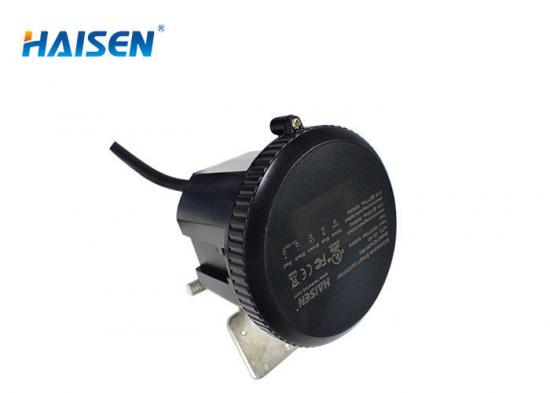

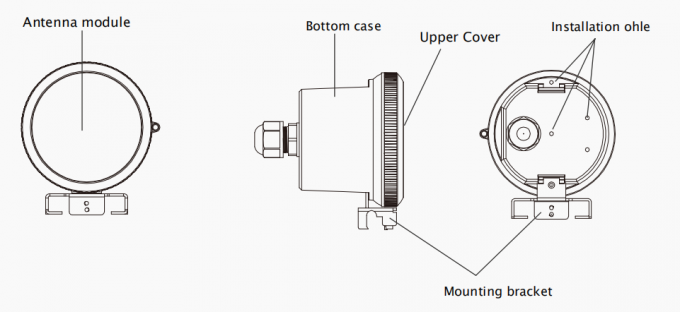

Estrutura mecânica

Com 12 interruptores DIP e controle remoto para definir todos os parâmetros

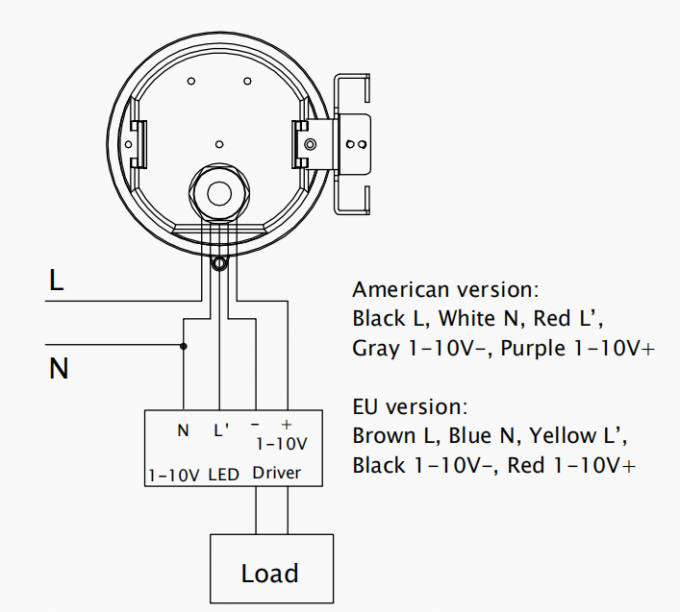

Diagrama de fiação

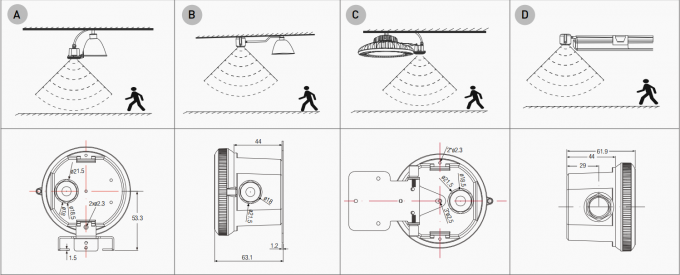

Dimensões (mm)

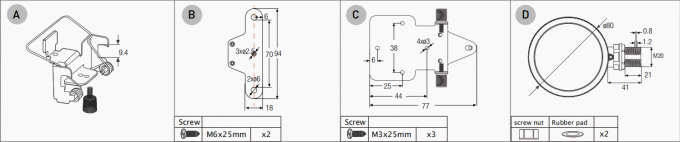

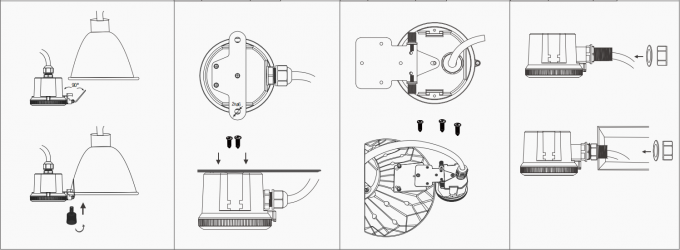

Método de instalação:

Detalhes do DIP Swith:

Área de detecção:

Nessa área, o movimento será detectado e poderá acionar o sensor. A área de detecção de 100% também é conhecida como sensibilidade forte.

Tempo de espera:

Período em que a luz mantém 100% de brilho após objetos em movimento saírem da área de detecção.

Limiar de luz natural:

Definição do brilho ambiente; somente quando o brilho ambiente for menor que a quantidade de lux específica predefinida, o sensor funcionará; quando predefinido como "desativado", o sensor funcionará sempre que detectar movimento, independentemente do brilho ambiente.

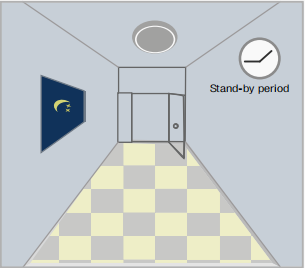

Período de espera:

Período em que a luz permanece com saída baixa antes de ser completamente desligada. Quando predefinido como "∞", a luz sempre permanece com saída baixa se não houver movimento na área de detecção e não desliga.

Nível de escurecimento em espera:

A definição de baixa produção no período de espera.

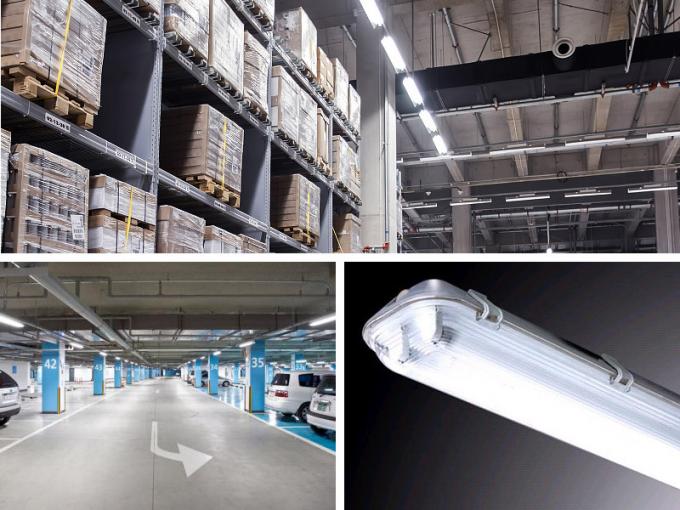

Demonstração do aplicativo

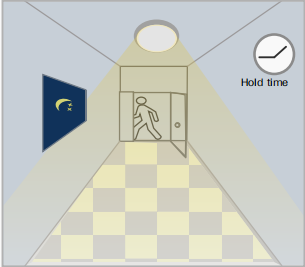

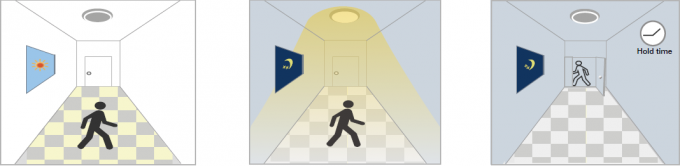

1. Função ON/OFF automática:

Acende ao detectar movimento e apaga após a saída de pessoas à noite. Aplicações: Corredores, Escadas.

Com luz do dia suficiente, Com luz do dia insuficiente, Após a última detecção e
mesmo quando o movimento é detectado, quando o movimento é detectado, a luz acende. o tempo de espera atual
a luz permanece apagada. decorrido, luz apagada.

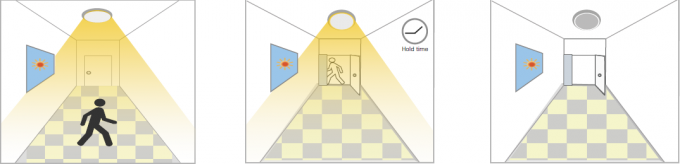

2. Sem função de luz do dia
O limite de luz natural está definido como "Desativar".
Luz acesa ao detectar movimento, depois que as pessoas saem, Luz apagada após o período de espera.
Aplicações: Locais com pouca iluminação, como estacionamentos subterrâneos e passagens subterrâneas.

Quando o movimento é detectado, Após as pessoas saírem da detecção Após a última detecção e
o sensor ligará a área, a luz permanecerá 100% do tempo de espera atual
luz para 100% de brilho. brilho dentro do tempo de espera. decorrido, luz desligada.

3. Demonstração de função - Controle regulável/função de corredor:

Aplicativo:

Notas do usuário:

1. O micro-ondas pode penetrar paredes ou vidros com espessura inferior a 20 cm e atenuar se forem mais grossos que 20 cm.
2. A tensão do driver deve ser estável e flutuar dentro de 10%.
3. A área de detecção será afetada pela velocidade do movimento, altura de montagem e volume de movimento.
4. Realize o teste em dias ensolarados sem o abajur, o que afetará o valor de lux testado.

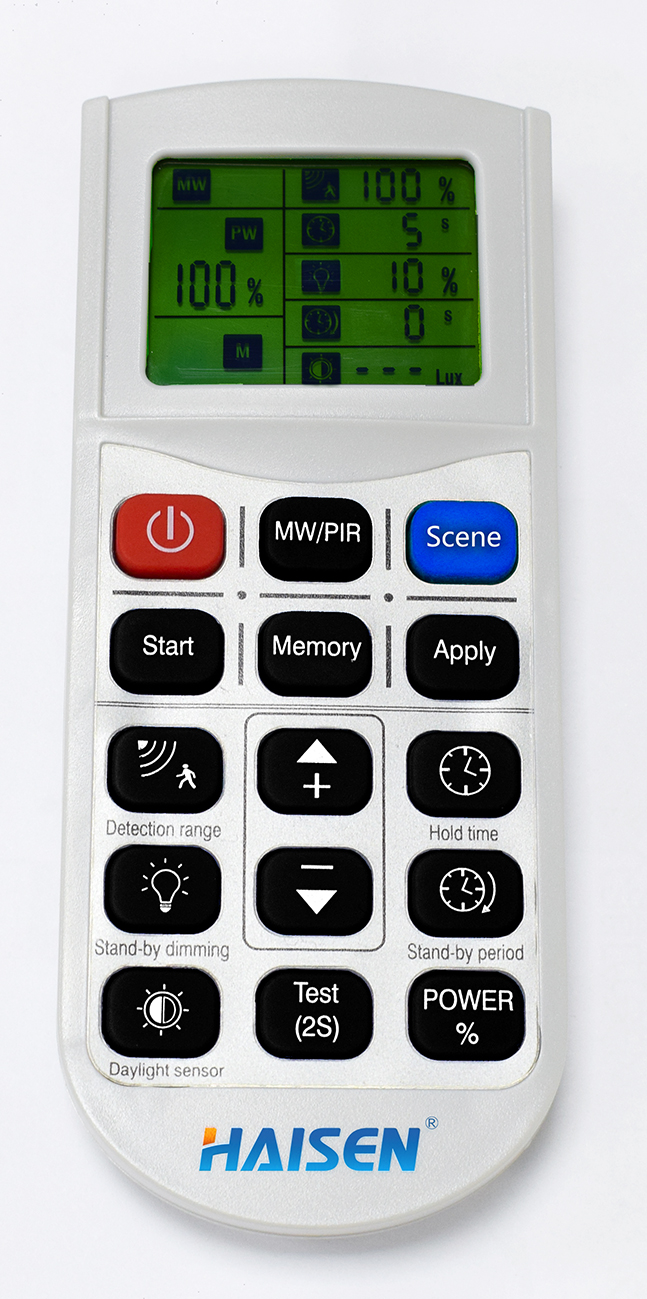

Modo de Memória e Aplicação

1. Pressione o botão "ON/OFF" para ligar ou desligar a luz.

2. Para redefinir os parâmetros, siga os passos abaixo:

Passo 1 - Pressione ON para acender a luz caso ela estivesse apagada no início.

Passo 2 - Pressione "Iniciar" para ajustar bem o sensor.

Etapa 3 - Pressione o botão de Alcance de detecção, Tempo de espera, Nível de escurecimento em espera,

Período de espera e limite de luz do dia um após o outro em sequência (Pressione "+/-" para definir parâmetros).

Passo 5 – Pressione “Memória” para memorizar as configurações.

Nota: O intervalo de cada configuração de parâmetro deve ser controlado dentro de 30s.

Modo de configuração isolado

1. Pressione o botão "ON/OFF" para ligar ou desligar a luz. Pressione "Scene" e o controle remoto ativar configurações que foram salvas por último ou permanecer nas configurações padrão de fábrica.

2. Para redefinir os parâmetros, siga os passos abaixo:

Passo 1 - Pressione ON para acender a luz caso ela estivesse apagada no início.

Etapa 2 - Pressione qualquer botão de "Cena", "Teste" e "Aplicar" para iniciar a detecção do sensor modo.

Etapa 3 - Pressione o botão de Alcance de detecção, Tempo de espera, Nível de escurecimento em espera, Período de espera e limite de luz do dia, um após o outro, em sequência.

3. Para programar outras luzes no conjunto que tenham sensores semelhantes ao mesmo programa.

Passo 1 - Pressione “ON” no segundo sensor

Etapa 2 - Pressione "Aplicar"

Observações:

1. As configurações serão salvas automaticamente e permanecerão até que você pressione redefinir novamente.

2. A luz piscará ao definir cada parâmetro.

3. O ícone piscará ao definir o parâmetro correspondente.
