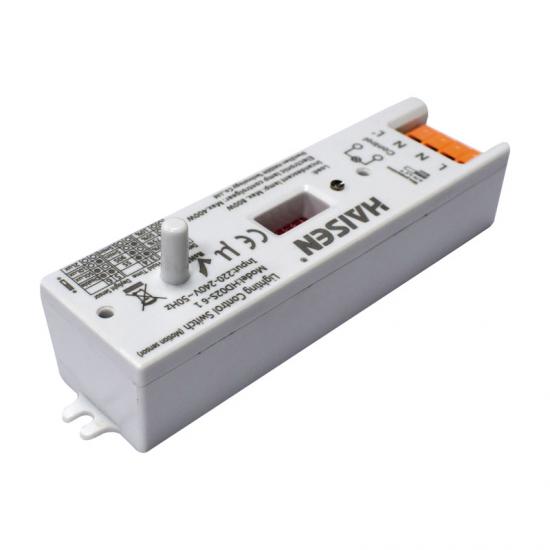

Antena de haste com sensor de movimento de micro-ondas com interruptor DIP e função liga/desliga Liner tamanho compacto

Interruptor DIP na antena da haste frontal Função liga/desliga Sensor de movimento de micro-ondas

Características:

1. Controle ON/OFF automático ao detectar movimento.

2. Função luz do dia para manter a luz apagada com brilho suficiente, mesmo detectando movimento.

3. Alcance de detecção opcional, tempo de espera e limite de luz do dia.

4. Configuração do interruptor DIP na frente.

5. Tamanho compacto do revestimento adequado para luz Tri-Proof.

6. Faça o loop para dentro e para fora para facilitar a instalação.

7. IP 20 com 5 anos de garantia.

8. Certificado de RoHS / SAA / CE.

Descrição do produto

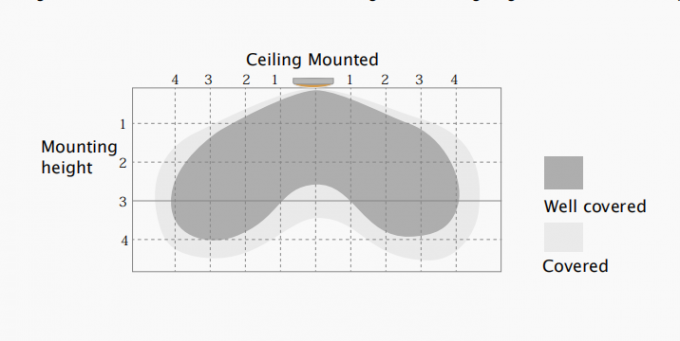

Alcance de detecção

Este valor indica a distância máxima na altura de montagem mais alta com 100% de sensibilidade.

Altura típica de instalação 2,5-4 m.

Estrutura mecânica

Com seis pólos de interruptor DIP para definir todos os parâmetros.

Com quatro polos para fácil conexão com driver de LED e fonte de alimentação.

Terminal de grampo plugável de 4 polos (L,N,N,L') para Cabo de 1,5 mm².

Com dois furos de instalação, facilmente fixado ao dispositivo de iluminação para o usuário final.

Diagrama de fiação

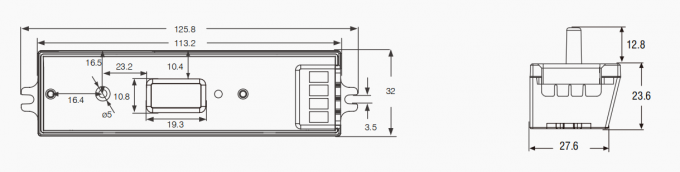

Dimensões (mm)

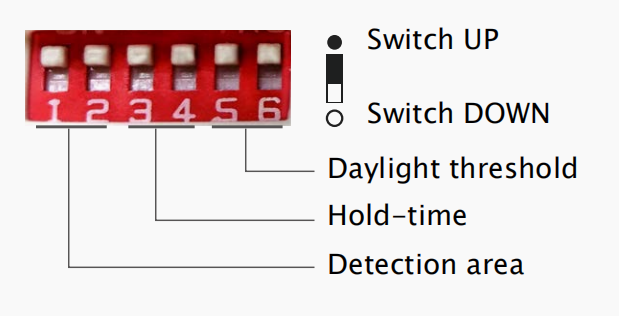

Configuração do interruptor DIP

Área de detecção:

Nessa área, o movimento será detectado e poderá acionar o sensor; a área de detecção de 100% é conhecida como alta sensibilidade.

Tempo de espera:

Período em que a luz mantém 100% de brilho após objetos em movimento saírem da área de detecção.

Limiar de luz natural:

Definição do brilho ambiente; somente quando o brilho ambiente for menor que a quantidade específica de lux predefinida, o sensor funcionará; quando predefinido como "desativado", o sensor funcionará sempre que detectar movimento, independentemente do brilho do ambiente.

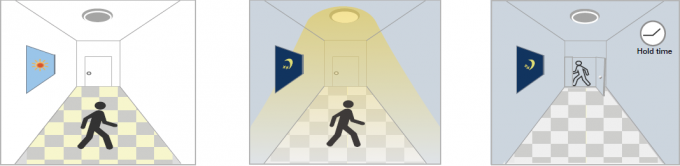

Demonstração do aplicativo

1. Função ON/OFF automática:

Acende ao detectar movimento e apaga após a saída de pessoas à noite. Aplicações: Corredores, Escadas.
O limite de luz natural é definido como "2lux, 10lux, 50lux"

Com luz do dia suficiente, Com luz do dia insuficiente, Após a última detecção e
mesmo quando o movimento é detectado, quando o movimento é detectado, a luz acende. o tempo de espera atual
a luz permanece apagada. decorrido, luz apagada.

2. Sem função de luz do dia
O limite de luz natural está definido como "Desativar".
Luz acesa ao detectar movimento, depois que as pessoas vão embora, Luz apagada após tempo de espera.
Aplicações: Locais com pouca iluminação, como estacionamentos subterrâneos e passagens subterrâneas.

Quando o movimento é detectado, Após as pessoas saírem da detecção Após a última detecção e
o sensor ligará a área, a luz permanecerá 100% do tempo de espera atual
luz para 100% de brilho. brilho dentro do tempo de espera. decorrido, luz desligada.

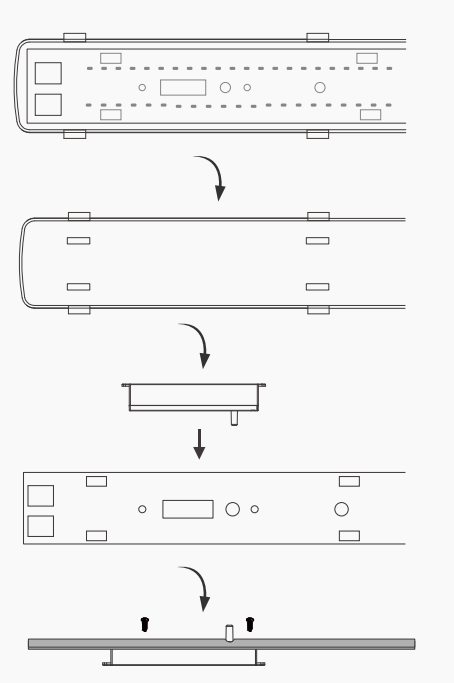

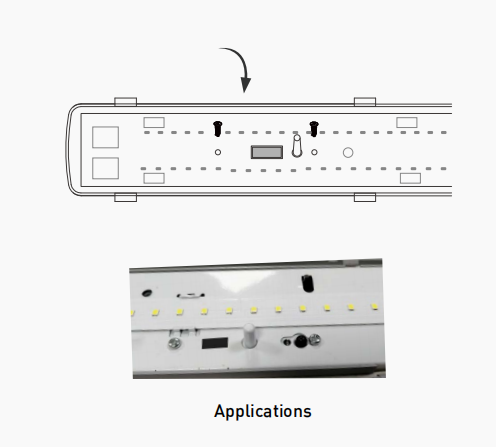

Método de instalação:

Notas do usuário:

1. O micro-ondas pode penetrar paredes ou vidros com espessura inferior a 20 cm e atenuar se forem mais grossos que 20 cm.
2. A tensão do driver deve ser estável e flutuar dentro de 10%.
3. A área de detecção será afetada pela velocidade do movimento, altura de montagem e volume de movimento.
4. Realize o teste em dias ensolarados sem o abajur, o que afetará o valor de lux testado.

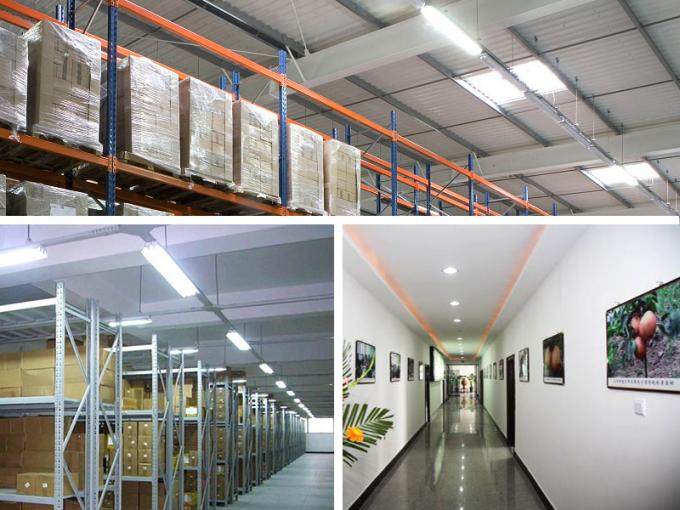

Aplicativo:
