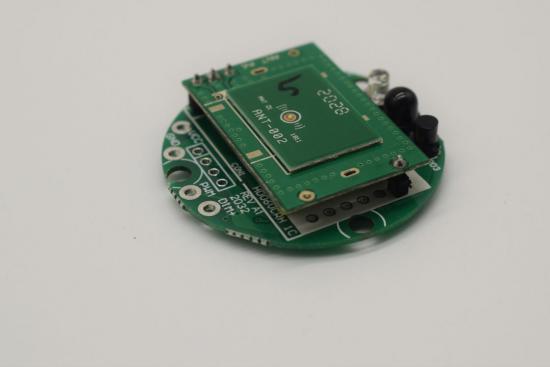

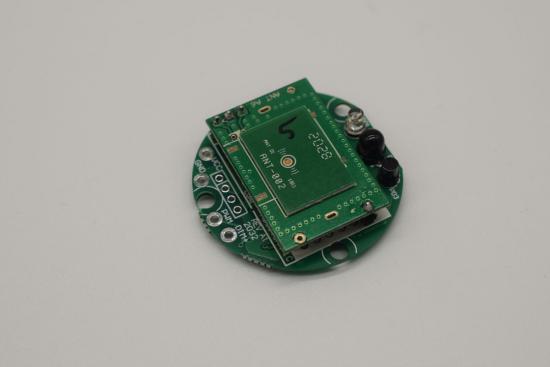

Sensor de movimento CC com prioridade de luz natural e placa nua com altura de instalação de 10 m

Marca:
HAISEN
Item no.:
HD06VCRH 1C
Ordem (MOQ):
100PCS
Pagamento:
L/C, T/T, Western Union
Origem do produto:
China

Contate-nos

Detalhes do produto

Função de prioridade de luz natural Placa nua Altura de instalação de 10 m

Características do sensor:

1. Controle automático de ligar/desligar com sensor de luz natural.

2. Alcance de detecção opcional, tempo de espera, limite de luz do dia, período de espera e

Nível de escurecimento em modo de espera.

3. Configuração do controle remoto.

4. 5 anos de garantia.

Descrição do produto do sensor:

Tensão de operação	10-15 VCC
Corrente de operação	≤30mA (Consumo de corrente)
Saída	DIM 1-10V
Modo de conexão	almofada de ligação, +12v, GND, DIM+
Energia de espera	≤0,5 W
O modo de escurecimento	Adicionar/subtrair escurecimento (modo de potência 10%-100%, modo de indução 60%-100%)
Frequência de micro-ondas	5,8 GHz ± 75 MHz
Potência de micro-ondas	<0,3 mW
Altura de montagem	10 m/32,81 pés (montado no teto)
Alcance de detecção	Máx. ø14m/45,92 pés (montado no teto)
Ângulo de detecção	30°-150°
Método de configuração	Controle remoto
Área de detecção	25%/50%/75%/100%
Tempo de espera	5s/30s/1min/3min/5min/10min/20min/30min
Limiar de luz do dia	2Lux/10Lux/30Lux/50Lux/80Lux/120Lux/Desativar
Período de espera	0s/10s/30s/1min/5min/10min/30min/+∞
Nível de escurecimento em espera	10%/20%/30%/50%
Certificado	RoHS CE
Detecção de movimento	0,5~1,0m/s
Temperatura de operação	-20°C~+60°C
Grau IP	IP20
Garantia	5 anos

Configuração padrão de fábrica: Área de detecção 100%/ Tempo de espera 5s/ Limite de luz do dia Desativado/Espera

período 0s/Nível de escurecimento em espera 10%.

Área de detecção de controle ON/OFF Tempo de espera, limite de luz do dia, garantia de 5 anos

Período de espera Nível de escurecimento em espera Controle remoto

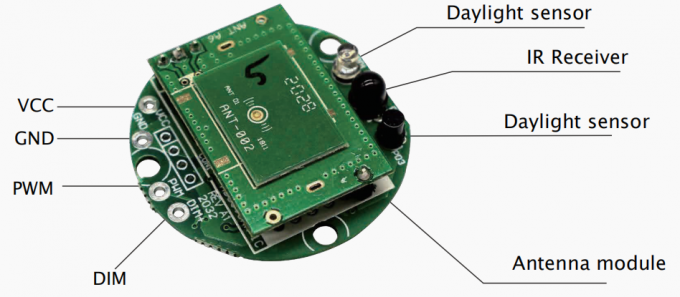

Estrutura mecânica de sensor regulável:

O sinal de saída deste produto é PWM e DIM 1-10 V, que pode ser aplicado de qualquer maneira.

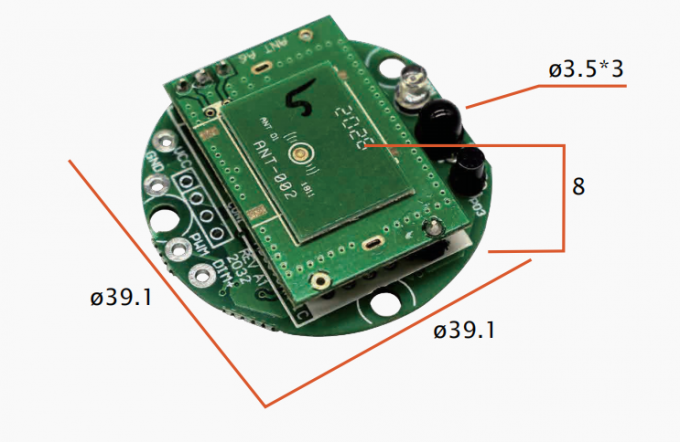

Desenho dimensional (Unidade: mm) de sensor regulável:

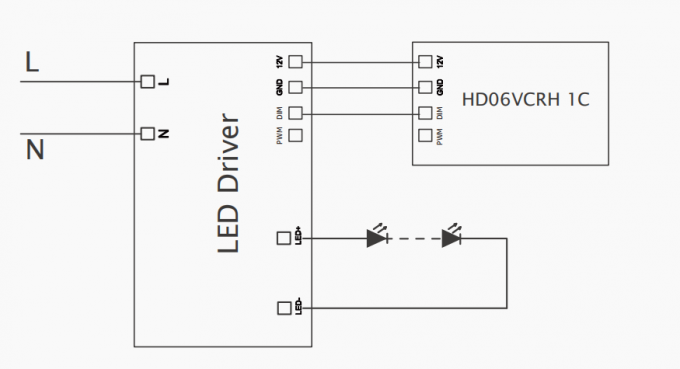

Diagrama de fiação do sensor regulável

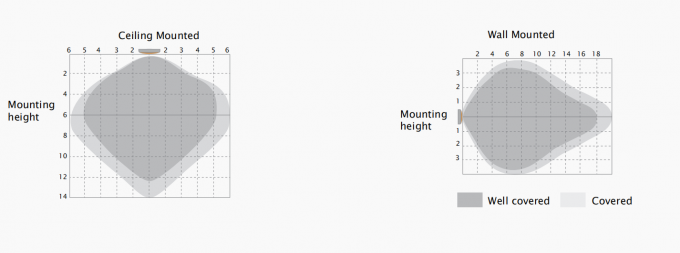

Cobertura de detecção de sensor regulável:

Altura típica de instalação 10m

Este valor indica a distância máxima na altura de montagem mais alta com 100% de sensibilidade.

Prioridade de luz natural do sensor regulável :

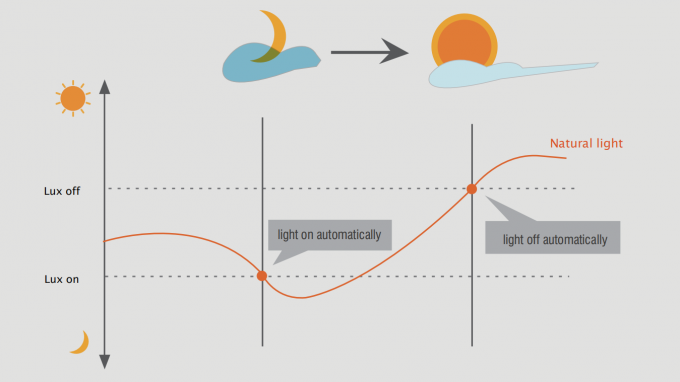

Sensor de crepúsculo/amanhecer:

A tecnologia Dual-PD traz um sensor de crepúsculo/amanhecer totalmente automático que pode diferenciar entre luz natural e luz LED, para garantir a luz será desligado quando necessário.

Com a função de prioridade à luz do dia, o HD06VCRH é capaz de diferenciar o brilho da luz artificial da luz natural após instalado dentro do dispositivo, e desliga automaticamente a luz quando o brilho do ambiente excede o nível de lux predefinido.

Pré-condição da prioridade da luz do dia:

1. O período de espera é +∞;

2. O nível de escurecimento do modo de espera está em 10%, 20% ou 30%;

3. O limite de luz natural é 30Lux, 50Lux, 80Lux ou 120Lux.

Aplicação____Prioridade de luz do dia:

Luz acesa automaticamente Com luz insuficiente escurece para espera Luz apagada quando

quando ambiente brilho ambiente, nível se não movimento nível de lux ambiente

o brilho é menor a luz diminui para 100% detectada após ser maior que

do que o nível de lux predefinido. quando o movimento é detectado. tempo de espera. quantidade de lux predefinida.

Aplicativo:

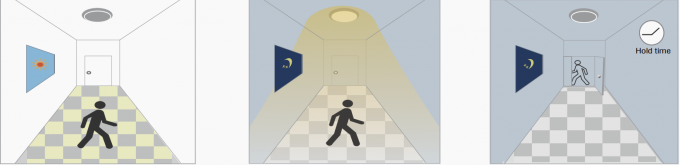

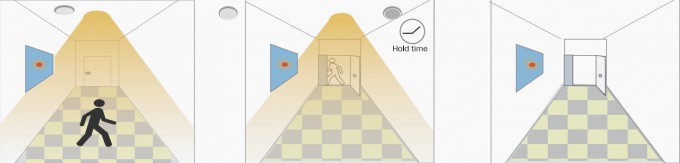

1. Função ON/OFF automática:

Acende ao detectar movimento e apaga após a saída de pessoas à noite. Aplicações: Corredores, Escadas.

Com luz do dia suficiente, Com luz natural insuficiente, Após a última detecção e

mesmo quando o movimento é detectado, quando o movimento for detectado, acenda o tempo de espera atual

a luz permanece DESLIGADA. LIGADA. decorrido, luz apagada.

2. Sem função de luz do dia

O limite de luz natural está definido como "Desativar".

Luz acesa ao detectar movimento, depois que as pessoas saem, Luz apagada após o período de espera.

Aplicações: Locais com pouca iluminação, como estacionamentos subterrâneos e passagens subterrâneas.

Quando o movimento é detectado, depois que as pessoas saem do Após a última detecção e

o sensor ligará a detecção área, luz permanece o tempo de espera atual

luz para 100% de brilho. 100% brilho interior decorrido, luz apagada.

tempo de espera.

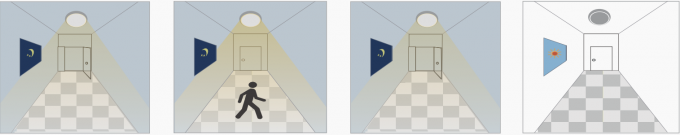

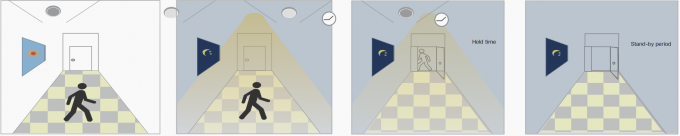

3. Demonstração de função - Controle regulável/função de corredor

Com insuficiente Com luz natural suficiente, Após o modo de espera Após a última detecção, o

luz do dia, quando o movimento mesmo quando o período de movimento, a luz DESLIGADA. a luz será escurecida

detectado, luz acesa. detectado, a luz permanece no modo de espera

DESLIGADO. nível de escurecimento

(10%, 20%, 30% ou 50%)

após o tempo de espera.

Atenção:

1. Leia atentamente as instruções antes de usar este produto e guarde-o em local visível a todos os usuários.

leia a qualquer momento.

2. O sensor deve ser instalado por um eletricista qualificado e garantir que a energia esteja desligada antes do

instalação.

3. Reservamo-nos o direito de modificar qualquer texto incorreto, imagem e parâmetros técnicos necessários.

4. Qualquer modificação não autorizada é proibida, caso contrário todas as garantias serão imediatamente inválidas.

Precauções de instalação:

1. O sensor de micro-ondas pode ser instalado em qualquer lâmpada, exceto aquelas com estrutura totalmente metálica.

2. A superfície detectada não pode ser protegida por objetos metálicos.

3. Certifique-se de que o módulo de micro-ondas esteja completamente exposto do lado de fora.

4. A superfície de detecção do módulo sensor deve ser instalada voltada para a área de detecção.

5. Deve ser mantido afastado do motorista para evitar geração de interferência e piscar de lâmpadas.

6. A fiação deve estar estritamente de acordo com o diagrama de fiação para evitar curto-circuito.

Ambiente de aplicação:

1. Adequado para instalação interna para evitar disparos falsos devido a fatores externos, como chuva, vento ou balanço de árvores.

2. Não deve ser instalado em locais com quatro abrigos metálicos e espaço pequeno (como telhado de ferro galvanizado).

3. Observe que a instalação deve ser montada de modo a evitar disparos falsos causados pela vibração da própria lâmpada.

4. Não deve ser instalado próximo a grandes máquinas operacionais, como ventiladores/ventiladores de teto, para evitar disparos falsos causados pela máquina. vibração.

Notas do usuário:

1. O micro-ondas pode penetrar paredes ou vidros com espessura inferior a 20 cm e atenuar se forem mais grossos que 20 cm.

2. A tensão do driver deve ser estável e flutuar dentro de 10%.

3. A área de detecção será afetada pela velocidade do movimento, altura de montagem e volume de movimento.

4. Realize o teste em dias ensolarados sem o abajur, o que afetará o valor de lux testado.
