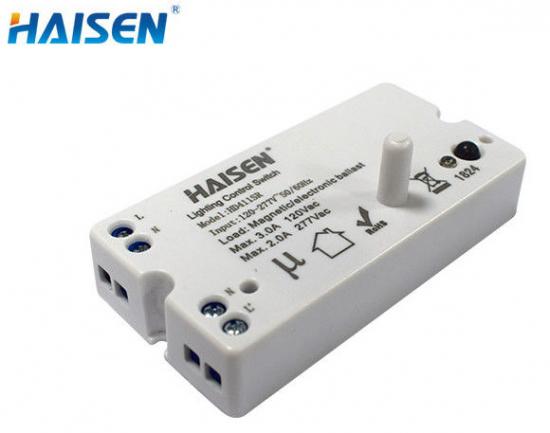

HD411SR - Sensor de movimento de micro-ondas ON/OFF com design de antena IP20 e haste para instalação embutida, alcance máximo de 14 m x altura de 4 m, tensão operacional de 120-277 VCA para luz de painel/luz de teto/luz tripla à prova de explosão.

Características:

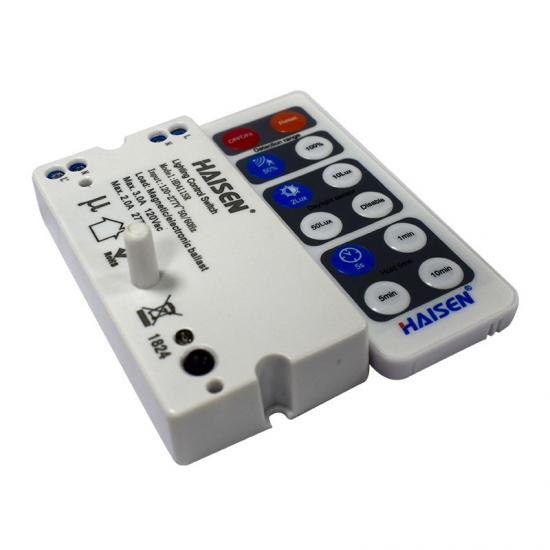

• Configuração do controle remoto HD411SR.
• Interruptor ON/OFF para controlar a luz LED automaticamente
• Tamanho da antena de haste de 76,9*39,9*27,7 mm.
• Design de loop-in e loop-out para fácil instalação.
• A área de detecção, o tempo de espera e o sensor de luz natural podem ser selecionados via controle remoto.
• Micro-ondas de alta frequência de 5,8 GHz.
• Terminal de pressão de 4 polos (L, N,N,L′), fácil montagem.

Descrição detalhada do produto

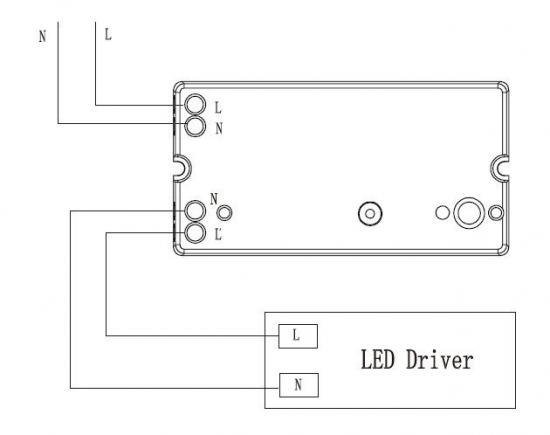

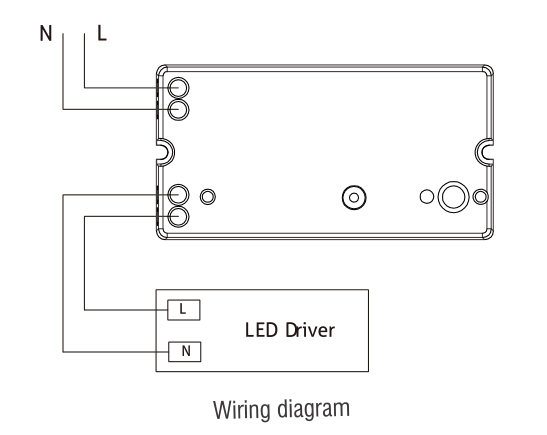

Diagrama de fiação

Terminal de pressão de 4 polos (L, N,N,L′), fácil montagem.

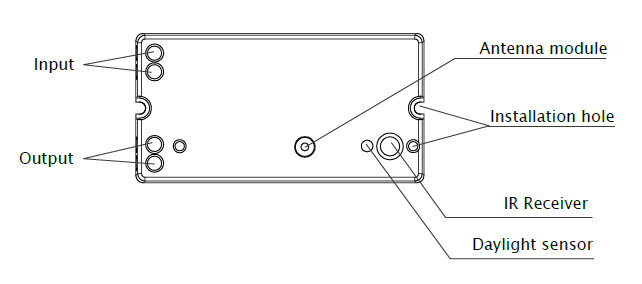

Estrutura mecânica (mm)

Com módulo de antena de haste, fácil de instalar dentro do encaixe de iluminação;

Com furo de instalação existente, facilmente fixado ao quadro de iluminação;

Com o receptor IR, ele pode ser configurado através do nosso controle remoto geral ON/OFF;

Com detector de luz do dia, o HD411SR tem função de luz do dia além da função de detecção de movimento.

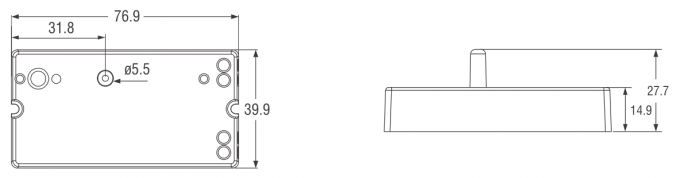

Dimensão (mm):

Com design mais fino, ele pode ser fixado dentro de luminárias de teto/painéis.

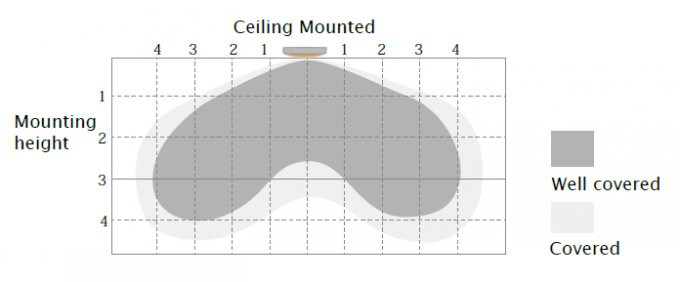

Cobertura de detecção

Com o Módulo de Antena de Haste, haveria uma área de detecção cega logo abaixo do centro da luz.

Será melhor para montagem no teto do que na parede.

Altura típica de instalação 2,5-4m
Este valor indica a distância máxima na altura de montagem mais alta com 100% de sensibilidade.

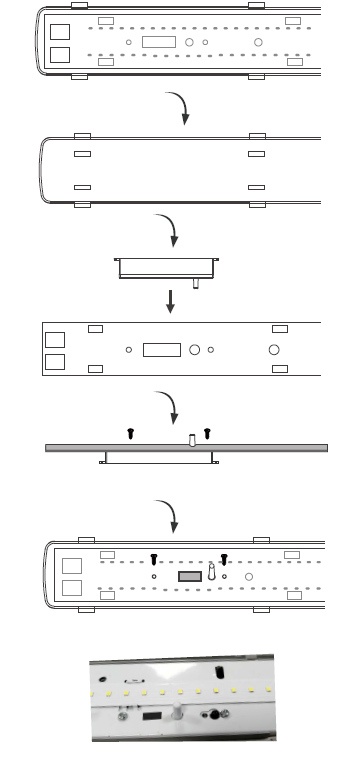

Método de instalação

Com design mais fino e módulo de antena de haste, ele pode ser facilmente instalado dentro de muitas estruturas diferentes de luminárias, abrindo apenas um pequeno orifício.

Demonstração do aplicativo

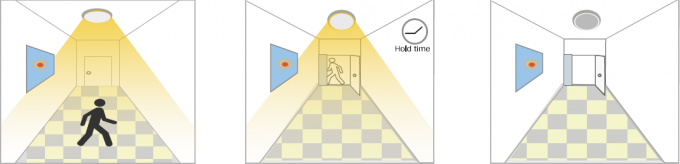

1. Função ON/OFF automática

Acende ao detectar movimento e apaga após a saída de pessoas à noite. Aplicações: Corredores, Escadas.

Com luz do dia suficiente, Com luz do dia insuficiente, Após a última detecção
mesmo quando o movimento quando o movimento é detectado e a espera presente
detectado, a luz permanece luz LIGADA. tempo decorrido, luz desligada.
DESLIGADO.

2. Sem função de luz do dia

O limite de luz natural está definido como "Desativar".
Luz acesa ao detectar movimento, depois que as pessoas vão embora, Luz apagada após o tempo de espera.
Aplicações: Locais com pouca iluminação, como estacionamentos subterrâneos e passagens subterrâneas.

Quando o movimento é Depois que as pessoas saem Depois da última detecção
detectado, o sensor irá área de detecção, luz e a retenção presente
acender a luz para permanece 100% de brilho tempo decorrido, luz desligada.
100% de brilho. Dentro do tempo de retenção.

Ambiente de Aplicação

1. Adequado para instalação interna para evitar disparos falsos devido a fatores externos, como chuva, vento ou balanço de árvores.
2. Não deve ser instalado em locais com quatro abrigos metálicos e espaço pequeno (como telhado de ferro galvanizado).
3. Observe que a instalação deve ser montada de modo a evitar disparos falsos causados pela vibração da própria lâmpada.
4. Não deve ser instalado próximo a grandes máquinas operacionais, como ventiladores/ventiladores de teto, para evitar disparos falsos causados pela vibração da máquina.

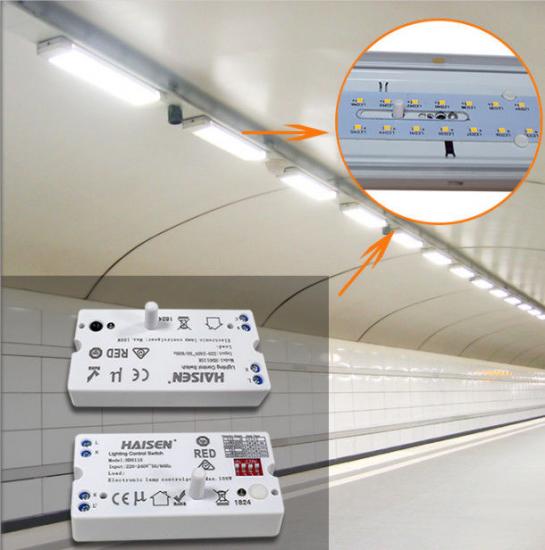

Caso de Aplicação
