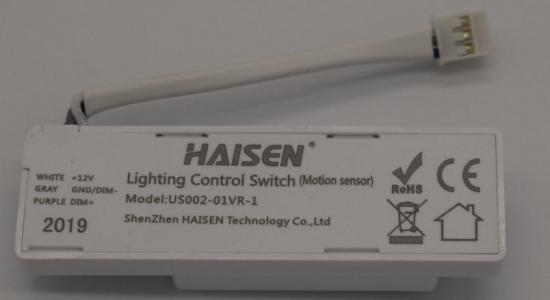

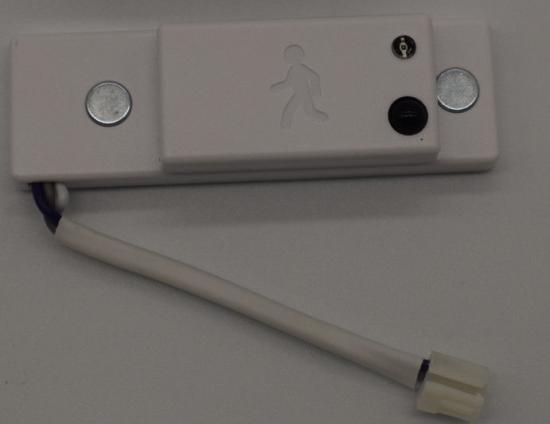

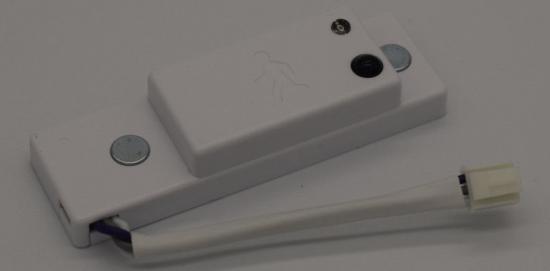

Comprimento do fio 60 mm 10,5-15 V DC Sensor de movimento regulável Tamanho compacto

Contate-nos

Comprimento do fio 60 mm 10,5-15 V CC Entrada Tamanho compacto Sensor de movimento CC regulável

Características do sensor:

1. Saída: sensor de escurecimento 0-10 V; Corrente de operação＜30 mA;

2. Ângulo de detecção de 360° quando montado no teto;

3. Opções de área de detecção estreita/ampla;

5. Temperatura de trabalho de -40~80℃ para suportar diferentes ambientes;

5. Tamanho do sensor 66*20,5*12,1 mm

6. Com conector para facilitar a conexão com o driver de LED. Economize tempo.

Descrição do produto do sensor:

Garantia	5 anos
Energia de espera	≤0,5 W
Corrente de operação	<30mA±5%
Método de controle	DIM/1-10V / controle remoto
Frequência de micro-ondas	5,8 GHz ± 75 MHz
Tensão de operação	10,5-15 V DC (corrente de alimentação> 50 mA)
Potência de micro-ondas	<0,3 mW
Grau IP	IP 20
Temperatura de operação	-40°C~+80°C

Estrutura mecânica do sensor de movimento:

Área de detecção	Estreito/ Largo
Tempo de espera	30s/1min/2min/5min
Limiar de luz do dia	50Lux/Desativar
Período de espera	0s/1min/5min/∞
Nível de escurecimento em espera	10%/30%

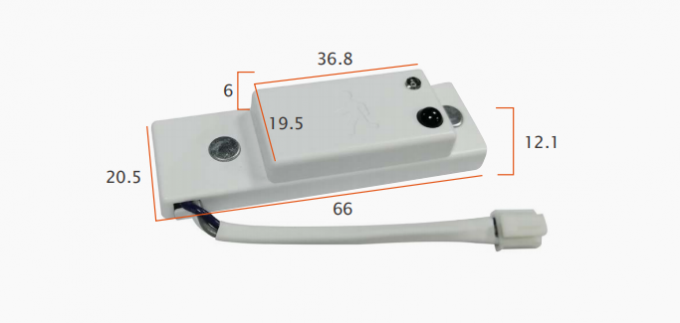

Desenho dimensional (Unidade: mm) do sensor de movimento:

Tamanho compacto adequado para todos os tipos de lâmpadas.

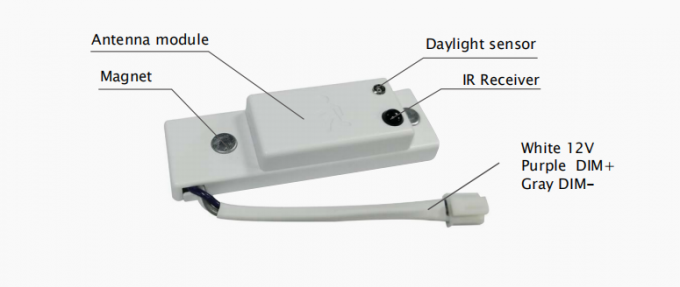

Diagrama de fiação do sensor de movimento:

Método de controle	Ligar/desligar / dimerização 1-10 V/controle remoto
Frequência de micro-ondas	5,8 GHz ± 75 MHz
Tensão de operação	10,5-15 V DC (corrente de alimentação> 50 mA)
Cor do fio	Branco: 12 V, Roxo: Dim+, Cinza: Dim-

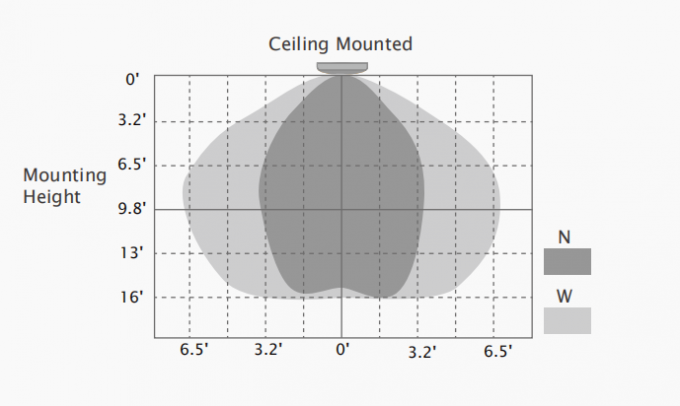

Cobertura de detecção do sensor de movimento:

Este valor indica a distância máxima na altura de montagem mais alta com 100% de sensibilidade.

Altura de montagem	4,8 m/15,74 pés (montado no teto)
Alcance de detecção	L: +/- 5' Raio; N: +/- 2,5' (montado no teto)
Ângulo de detecção	360° (montagem no teto); <150° (montagem na parede)
Detecção de movimento	0,5~1,5 m/s

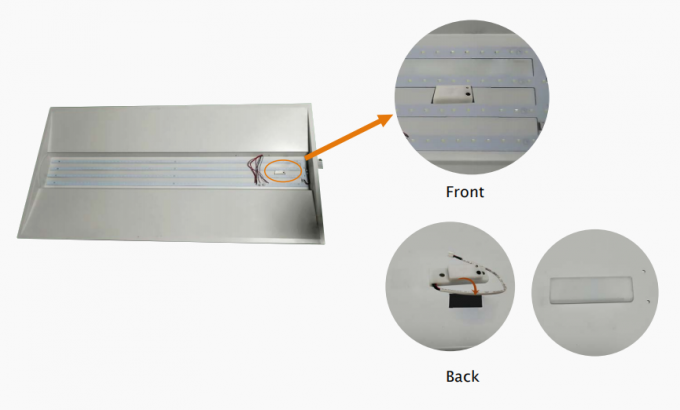

Instalação do sensor de movimento DC:

Conector de 3 pinos, plugue e plugue, muito fácil de instalar e fácil de usar pelo cliente final.

Precauções de instalação do sensor de movimento	1. O sensor de micro-ondas pode ser instalado em qualquer lâmpada, exceto aquelas com estrutura totalmente metálica.
	2. A superfície detectada não pode ser protegida por objetos metálicos.
	3. Certifique-se de que o módulo de micro-ondas esteja completamente exposto do lado de fora.
	4. A superfície de detecção do módulo sensor deve ser instalada voltada para a área de detecção.
	5. Deve ser mantido afastado do motorista para evitar geração de interferência e piscar de lâmpadas.
	6. A fiação deve estar estritamente de acordo com o diagrama de fiação para evitar curto-circuito.

Adequado para luz de teto, troffer, luz triproof, luz de ripa, luz linear, tubo de LED e etc.
