Interruptor de micro-ondas com sensor de ocupação LED de 19 W

Driver de LED de 19 W e sensor de micro-ondas de corrente constante 0,3 A/0,35 A, luminária de teto 14 m (P) x 6 m (A)

HT19V 2 é um driver de LED e sensor de micro-ondas 2 em 1, com faixa de detecção de tensão de saída de 30-54 V e altura de 6 m (A) x 14 m (P), função de escurecimento, detector de movimento de micro-ondas com potência de saída de 12-19 W, adequado para luz de teto

Características:

1. 3 anos de garantia, IP20

2. Proteção anormal SCP: Recuperação automática, OVP, OCP, OTP

3. Controle de três níveis por saída de 1-10 V

4. Sensor de movimento de micro-ondas crepuscular e noturno

5. Função de escurecimento com brilho em espera de 10%/20%/30%/50%

6. Corrente constante com opções de 0,3A/0,35A

7. Alcance de detecção x Altura de 14M x 6M

8. Potência de saída 19 W máx. com tensão de 30 -54V

9. Eficiência de 87%

10. Tensão de carga vazia de 63 V máx.

11. Norma EMC EN55015

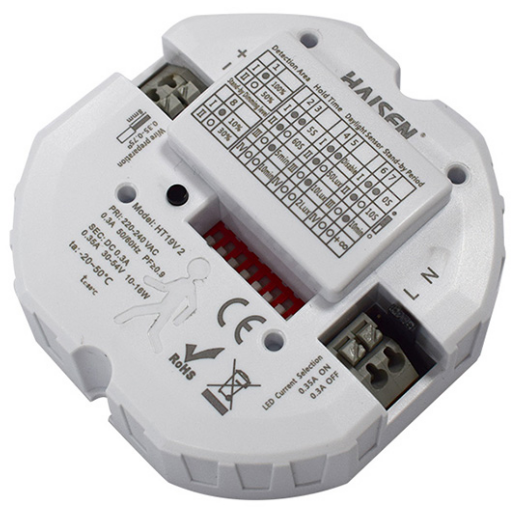

Descrição do produto

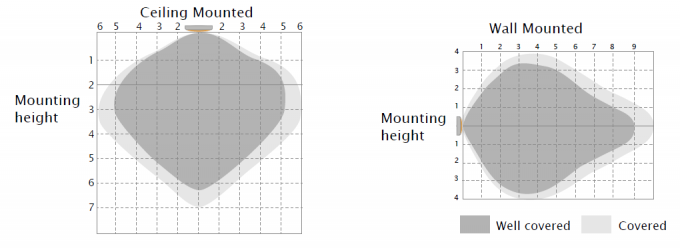

Alcance de detecção

Este valor indica a distância máxima na altura de montagem mais alta com 100% de sensibilidade.

Altura típica de instalação 2,5-6 m.

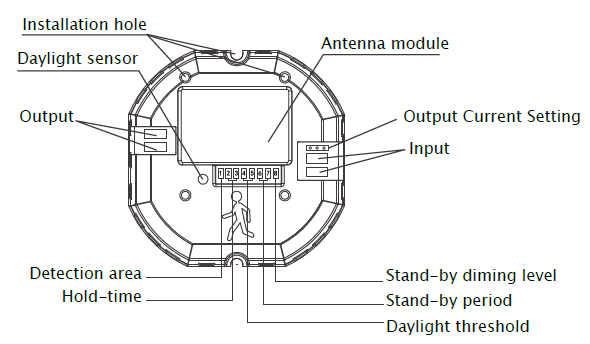

Estrutura mecânica

Com oito pólos de interruptor DIP para definir todos os parâmetros

Com dois pólos de interruptor DIP para escolher diferentes correntes de saída

Com dois furos de instalação, facilmente fixado ao dispositivo de iluminação para o usuário final.

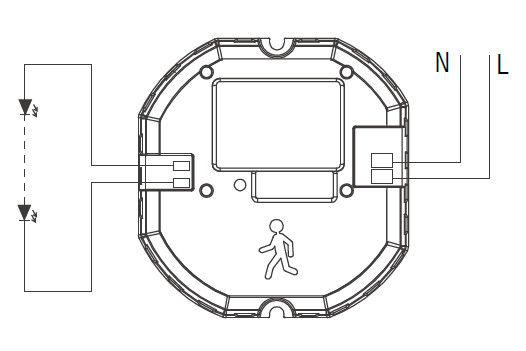

Diagrama de fiação

Dois polos para conexão com fonte de alimentação (220-240VAC)

Dois postes para conectar com luz LED

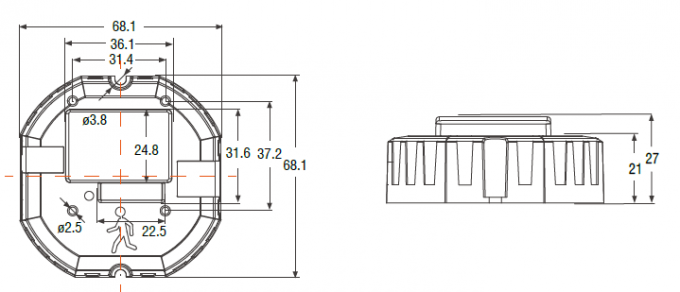

Dimensões (mm)

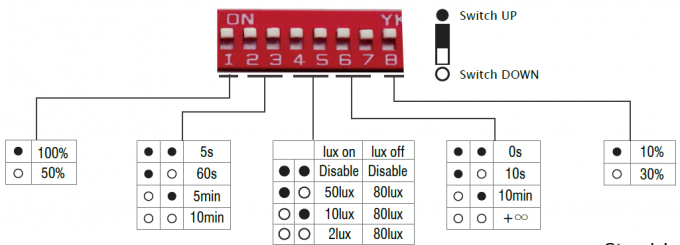

Configuração do interruptor DIP

Área de detecção Tempo de espera Limite de luz do dia Período de espera Nível de escurecimento em espera

Nesta área, O período de Definição do O período de luz A definição do movimento será detectado mantendo o brilho ambiente; mantendo a saída baixa na saída baixa no brilho de 100% somente quando o antes do período de espera.
e capaz de, após mover o brilho ambiente, acionar completamente os objetos que saem, a área é menor que a desligada. Quando o sensor... 100% da área de detecção. Lux específico predefinido como "∞", a quantidade da área de detecção, o sensor... a luz sempre funciona; quando mantido em saída baixa como a forte, predefinido como "desativar", se não houver movimento na sensibilidade... o sensor... funciona na área de detecção. toda vez que detecta e não desliga.

movimento independentemente da luminosidade do ambiente.

Configuração de corrente de saída

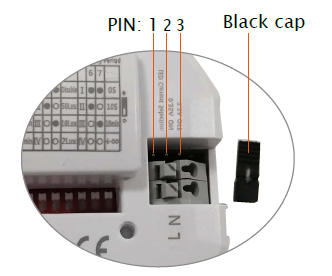

Defina a corrente como 350 mA conectando a tampa preta nos pinos 1 e 2, e 300 mA conectando nos pinos 2 e 3.

D Prioridade de luz

Com a função de prioridade à luz do dia, o HT19V-I é capaz de diferenciar o brilho da luz artificial
da luz natural após a instalação dentro do aparelho e desliga automaticamente a luz quando
o brilho ambiente excede o nível de lux predefinido.

Pré-condição da prioridade da luz do dia:
1. O período de espera é +∞;
2. O nível de escurecimento do modo de espera está em 10% ou 30%;
3. O limite de luz natural é 2Lux, 10Lux ou 50Lux.

Demonstração do aplicativo

1. Função ON/OFF automática:

Acende ao detectar movimento e apaga após a saída de pessoas à noite. Aplicações: Corredores, Escadas.

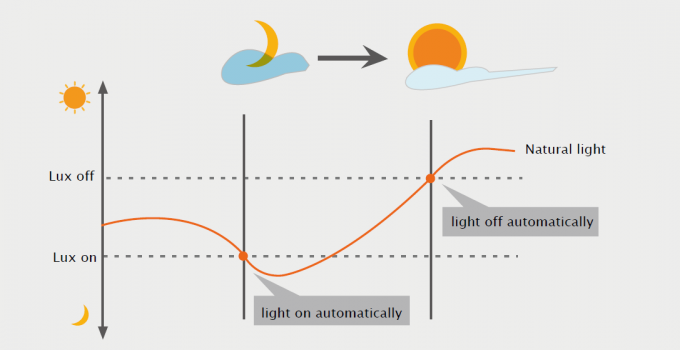

O limite de luz natural é definido como "2lux, 10lux, 50lux"

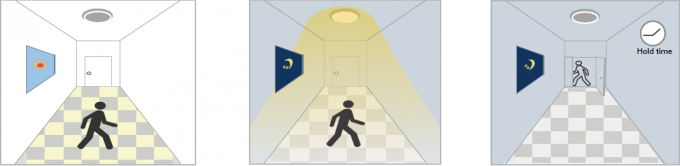

Com luz do dia suficiente, Com luz do dia insuficiente, Após a última detecção e
mesmo quando o movimento é detectado, quando o movimento é detectado, a luz acende. o tempo de espera atual
a luz permanece apagada. decorrido, luz apagada.

2. Sem função de luz do dia
O limite de luz natural está definido como "Desativar".
Luz acesa ao detectar movimento, depois que as pessoas saem, Luz apagada após o período de espera.
Aplicações: Locais com pouca iluminação, como estacionamentos subterrâneos e passagens subterrâneas.

Quando o movimento é detectado, Depois que as pessoas saem da detecção Após a última detecção e
o sensor ligará a área, a luz permanecerá 100% do tempo de espera atual
luz para 100% de brilho. brilho dentro do tempo de espera. decorrido, luz desligada.

3. Demonstração de função - Controle regulável/função de corredor

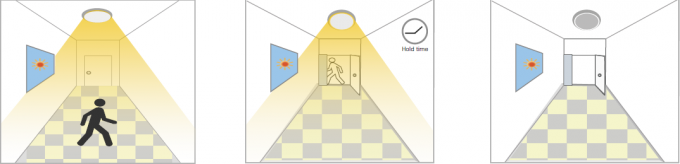

Com luz do dia suficiente, Com luz do dia insuficiente Após a última detecção, Após o modo de espera
mesmo quando houver movimento durante o dia, quando a luz do movimento estiver apagada, a luz estará apagada.
detectado, a luz permanece detectada, luz LIGADA. para o modo de espera
OFF. nível de escurecimento (10% ou

30%) após o tempo de espera.

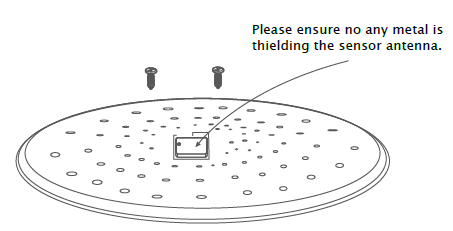

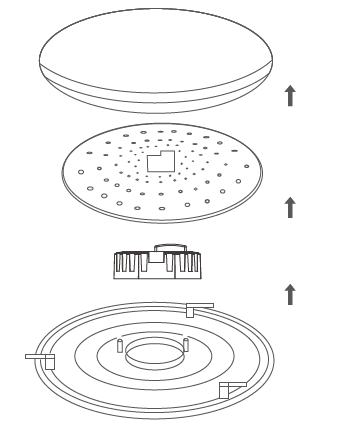

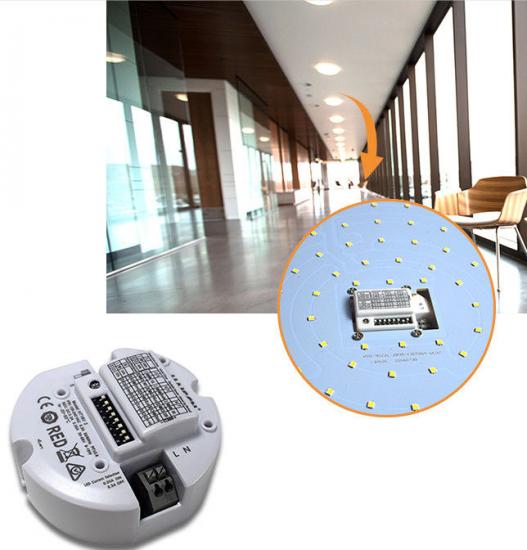

Método de instalação:

Notas do usuário:

1. O micro-ondas pode penetrar paredes ou vidros com espessura inferior a 20 cm e atenuar se forem mais espessos que 20 cm.

2. A área de detecção será afetada pela velocidade do movimento, altura de montagem e volume de movimento.

3. Realize o teste em dias ensolarados sem o abajur, o que afetará o valor de lux testado.
