Sensor de driver de LED isolado de 40 W

Driver de LED isolado de 40 W com corrente de 0,4 A para luz de ripa

HT40V-I é um driver de LED isolado de 40 W e sensor de movimento de micro-ondas combinados, produtos 2 em 1 com tensão de saída de 30-54 V, prioridade de luz do dia e alcance de detecção e altura de 6 m (A) x 14 m (P), função de escurecimento com corrente de LED de saída constante, adequado para luz de ripa e luz tripla.

Características:

1. Solução isolada Driver LED e sensor de micro-ondas combinados

2. Prioridade à luz do dia

3. Controle de três níveis por saída de 1-10 V

4. 3 anos de garantia, IP20

5. Design fino especialmente para luz de ripa e luz tri-proof

6. Corrente constante com opções de 0,7 A (30-54 V)/0,8 A (30-48 V)/0,90 A (30-42 V)/0,95 A/1,0 A (30-36 V)

7. Função de escurecimento com brilho em espera de 10%/30%

8. Eficiência de 83%

9. Alcance de detecção x Altura de 14M x 6M

10. Potência de saída 19 W máx. com tensão de 30-54 V

11. Proteção anormal SCP: Recuperação automática, OVP, OCP, OTP

12. Norma EMC EN55015

13. Design de antena de haste para fácil instalação.

14. Configuração do controle remoto / Configuração do interruptor DIP

Descrição do produto

Alcance de detecção

Este valor indica a distância máxima na altura de montagem mais alta com 100% de sensibilidade.

Altura típica de instalação 2,5-4 m.

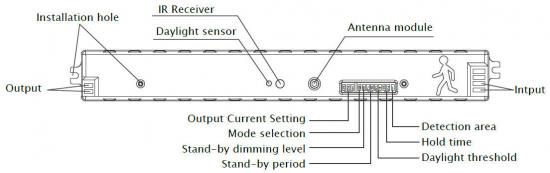

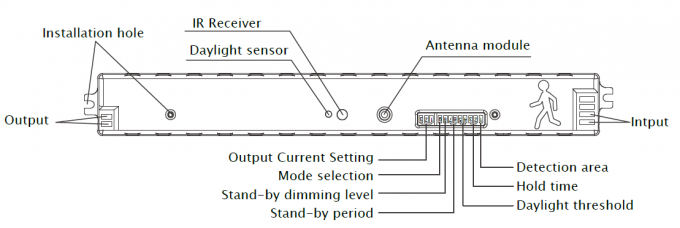

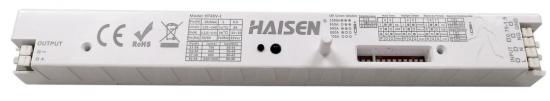

Estrutura mecânica

Com doze polos de interruptor DIP para definir a configuração de corrente de saída, seleção de modo, nível de escurecimento em espera, período de espera, área de detecção, tempo de espera e limite de luz natural.

Com um receptor de infravermelho para dar suporte à configuração do controle remoto.

Com dois furos de instalação, facilmente fixado ao dispositivo de iluminação para o usuário final.

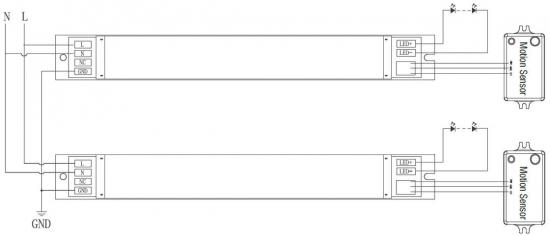

Diagrama de fiação

Dois polos para conexão com fonte de alimentação (120-277 VCA)

Dois postes para conectar com luz LED

Dimensões (mm)

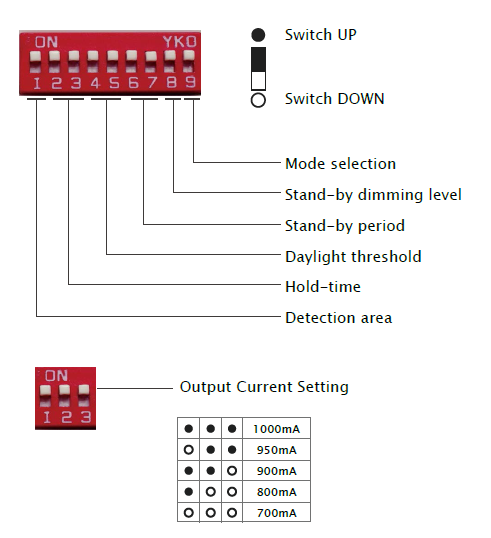

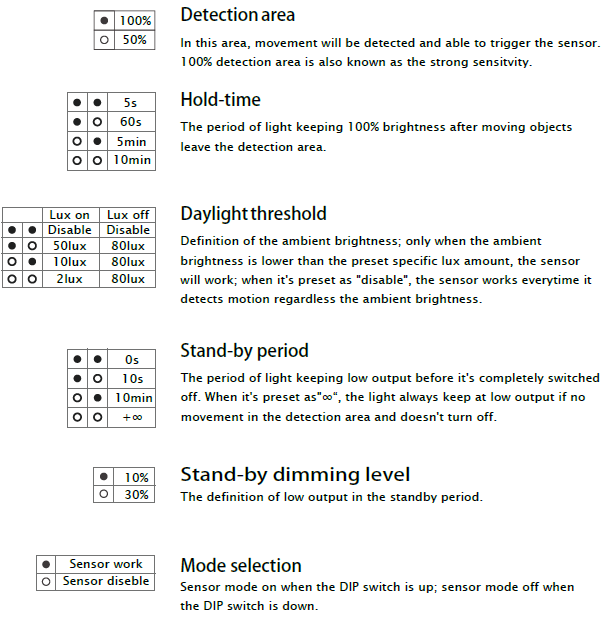

Configuração do interruptor DIP

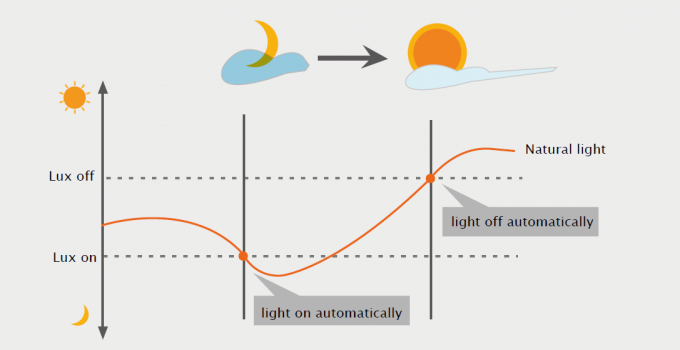

D Prioridade de luz

Com a função de prioridade à luz do dia, o HT19V-I é capaz de diferenciar o brilho da luz artificial
da luz natural após a instalação dentro do aparelho e desliga automaticamente a luz quando
o brilho ambiente excede o nível de lux predefinido.

Pré-condição da prioridade da luz do dia:
1. O período de espera é +∞;
2. O nível de escurecimento do modo de espera está em 10% ou 30%;
3. O limite de luz natural é 2Lux, 10Lux ou 50Lux.

Demonstração do aplicativo

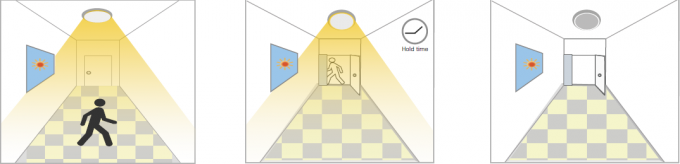

1. Função ON/OFF automática:

Acende ao detectar movimento e apaga após a saída de pessoas à noite. Aplicações: Corredores, Escadas.
O limite de luz natural é definido como "2lux, 10lux, 50lux"

Com luz do dia suficiente, Com luz do dia insuficiente, Após a última detecção e
mesmo quando o movimento é detectado, quando o movimento é detectado, a luz acende. o tempo de espera atual
a luz permanece apagada. decorrido, luz apagada.

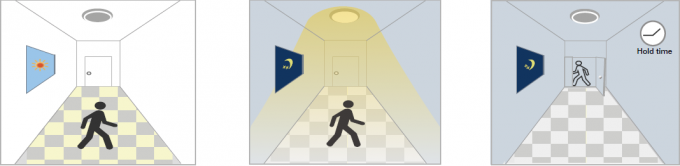

2. Sem função de luz do dia
O limite de luz natural está definido como "Desativar".
Luz acesa ao detectar movimento, depois que as pessoas saem, Luz apagada após o período de espera.
Aplicações: Locais com pouca iluminação, como estacionamentos subterrâneos e passagens subterrâneas.

Quando o movimento é detectado, Depois que as pessoas saem da detecção Após a última detecção e
o sensor ligará a área, a luz permanecerá 100% do tempo de espera atual
luz para 100% de brilho. brilho dentro do tempo de espera. decorrido, luz desligada.

3. Demonstração de função - Controle regulável/função de corredor

Com luz do dia suficiente, Com luz do dia insuficiente Após a última detecção, Após o modo de espera
mesmo quando houver movimento durante o dia, quando a luz do movimento estiver apagada, a luz estará apagada.
detectado, a luz permanece detectada, luz LIGADA. para o modo de espera
OFF. nível de escurecimento (10% ou

30%) após o tempo de espera.

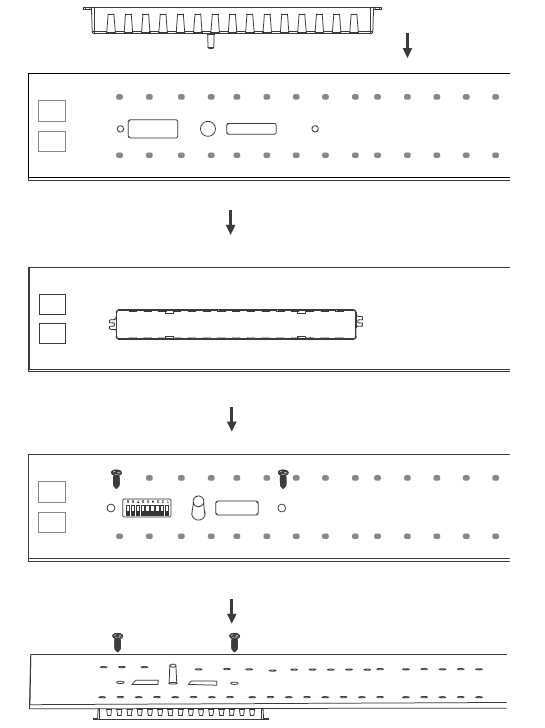

Método de instalação:

Notas do usuário:

1. O micro-ondas pode penetrar paredes ou vidros com espessura inferior a 20 cm e atenuar se forem mais grossos que 20 cm.
2. A área de detecção será afetada pela velocidade do movimento, altura de montagem e volume de movimento.
3. Realize o teste em dias ensolarados sem o abajur, o que afetará o valor de lux testado.

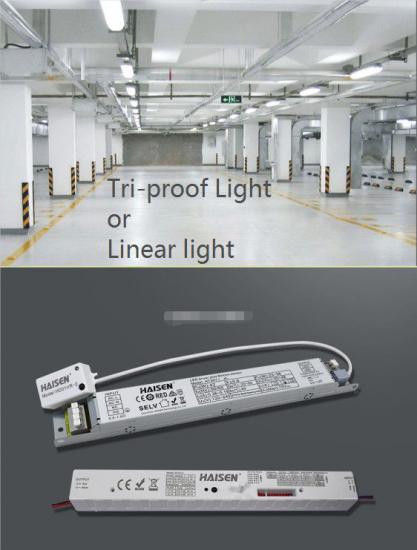

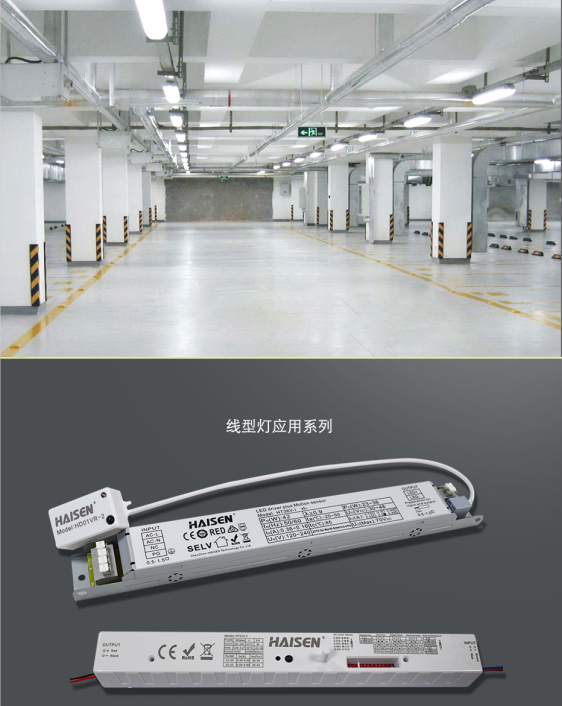

Caso de aplicação:
