Sensor de driver LED de carga vazia de 63 V

Driver e sensor de LED 63V com carga vazia 2 em 1, detector de movimento de micro-ondas de 18 W, 6 m de altura x 14 m de profundidade

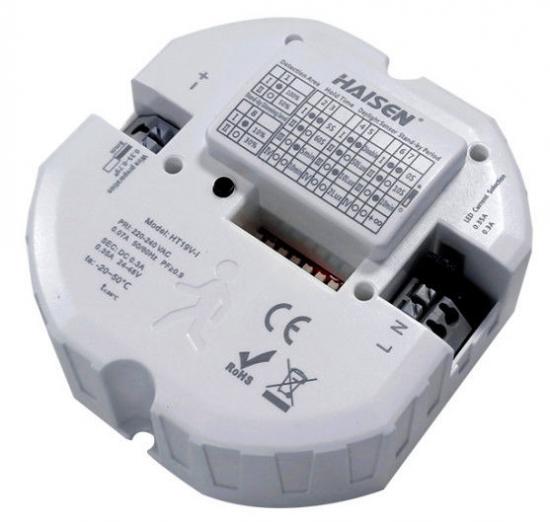

HT19V-I é um driver de LED e sensor de micro-ondas 2 em 1 de 220-240 VCA e 18 W sem cintilação, solução isolada com tensão de saída de 24-52 V e altura de montagem e alcance de detecção de 6 m (A) x 14 m (P)

Características:

1. Solução isolada sem cintilação;

2. Potência de saída 18 W máx. com tensão de 24-52 V

3. Corrente de saída opcional de 0,3A/0,35A para diferentes projetos.

4. Altura máxima de montagem x alcance de detecção: 6M x 14M.

5. Tensão de carga vazia de 63 V máx.

6. Área de detecção opcional, tempo de espera, nível de escurecimento em espera, período de espera e limite de luz do dia.

7. Eficiência de 85%

8. Proteção anormal SCP: Recuperação automática, OVP, OCP, OTP

Descrição do produto

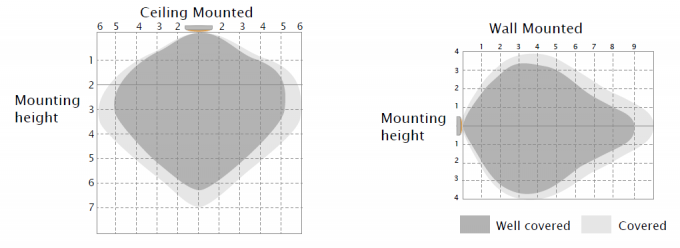

Alcance de detecção

Este valor indica a distância máxima na altura de montagem mais alta com 100% de sensibilidade.

Altura típica de instalação 2,5-6 m.

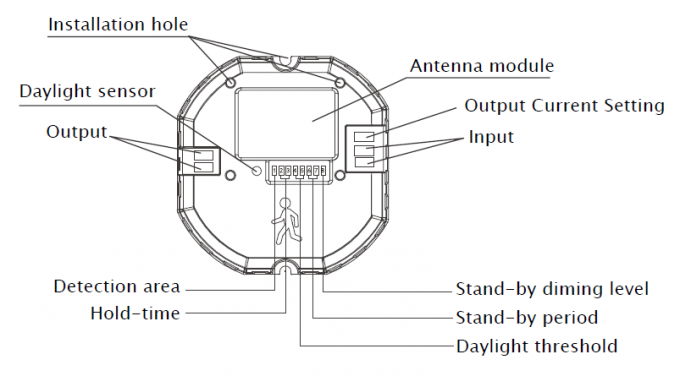

Estrutura mecânica

Com oito pólos de interruptor DIP para definir todos os parâmetros

Com dois pólos de interruptor DIP para escolher diferentes correntes de saída

Com dois furos de instalação, facilmente fixado ao dispositivo de iluminação para o usuário final.

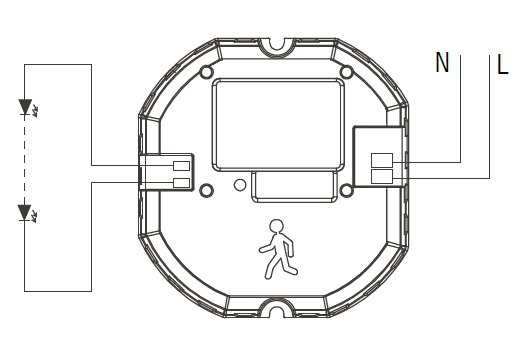

Diagrama de fiação

Dois polos para conexão com fonte de alimentação (220-240VAC)

Dois postes para conectar com luz LED

Dimensões (mm)

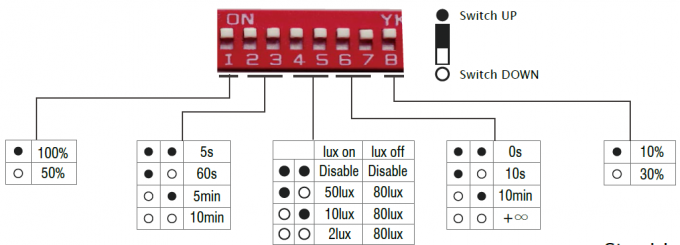

Configuração do interruptor DIP

Área de detecção Tempo de espera Limite de luz do dia Período de espera Nível de escurecimento em espera

Nesta área, o período de definição da luz. A definição do movimento manterá a iluminação ambiente; mantendo a saída baixa, a saída baixa será detectada apenas quando o brilho for menor que o desligado. Após o período de espera, o brilho ambiente será acionado completamente após o movimento. Os objetos deixarão a área de detecção. Quando o sensor estiver em 100%, a intensidade luminosa específica será predefinida como "∞". A quantidade da área de detecção, o sensor, também conhecido como "desativar", funcionará; quando a saída for baixa, a sensibilidade será predefinida como "desativar". Se não houver movimento, o sensor funcionará na área de detecção. toda vez que detecta e não desliga.

movimento independentemente da luminosidade do ambiente.

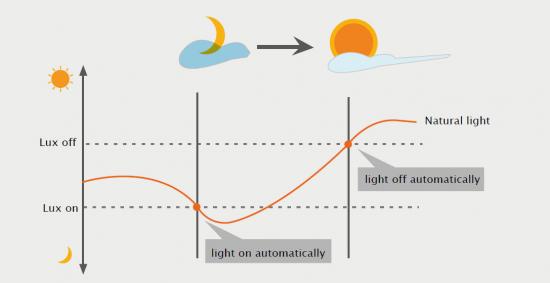

Prioridade à luz do dia

Com a função de prioridade à luz do dia, o HT19V-I é capaz de diferenciar o brilho da luz artificial da luz natural após ser instalado dentro do equipamento e desligar automaticamente a luz quando o brilho ambiente excede o nível de lux predefinido.

Pré-condição da prioridade da luz do dia:
1. O período de espera é +∞;
2. O nível de escurecimento do modo de espera está em 10% ou 30%;
3. O limite de luz natural é 2Lux, 10Lux ou 50Lux.

Demonstração do aplicativo

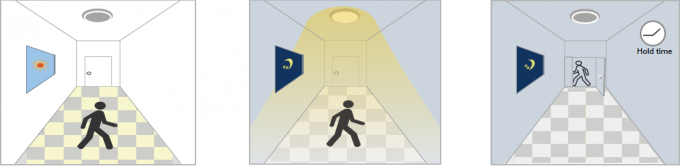

1. Função ON/OFF automática:

Acende ao detectar movimento e apaga após a saída de pessoas à noite. Aplicações: Corredores, Escadas.
O limite de luz natural é definido como "2lux, 10lux, 50lux"

Com luz do dia suficiente, Com luz do dia insuficiente, Após a última detecção e
mesmo quando o movimento é detectado, quando o movimento é detectado, a luz acende. o tempo de espera atual
a luz permanece apagada. decorrido, luz apagada.

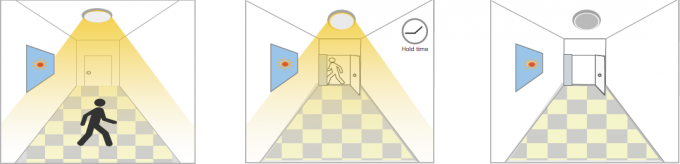

2. Sem função de luz do dia
O limite de luz natural está definido como "Desativar".
Luz acesa ao detectar movimento, depois que as pessoas saem, Luz apagada após o período de espera.
Aplicações: Locais com pouca iluminação, como estacionamentos subterrâneos e passagens subterrâneas.

Quando o movimento é detectado, Depois que as pessoas saem da detecção Após a última detecção e
o sensor ligará a área, a luz permanecerá 100% do tempo de espera atual
luz para 100% de brilho. brilho dentro do tempo de espera. decorrido, luz desligada.

3. Demonstração de função - Controle regulável/função de corredor

Com luz do dia suficiente, Com luz do dia insuficiente Após a última detecção, Após o modo de espera
mesmo quando houver movimento durante o dia, quando a luz do movimento estiver apagada, a luz estará apagada.
detectado, a luz permanece detectada, luz LIGADA. para o modo de espera
OFF. nível de escurecimento (10% ou

30%) após o tempo de espera.

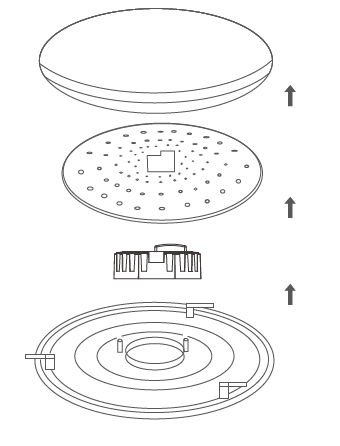

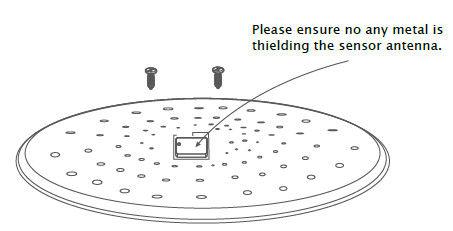

Método de instalação:

Notas do usuário:

1. Adequado para instalação interna para evitar disparos falsos devido a fatores externos, como chuva, vento ou balanço de árvores.
2. Não deve ser instalado em locais com quatro abrigos metálicos e espaço pequeno (como telhado de ferro galvanizado).
3. Observe que a instalação deve ser montada de modo a evitar disparos falsos causados pela vibração da própria lâmpada.
4. Não deve ser instalado próximo a grandes máquinas operacionais, como ventiladores/ventiladores de teto, para evitar disparos falsos causados pela vibração da máquina.
