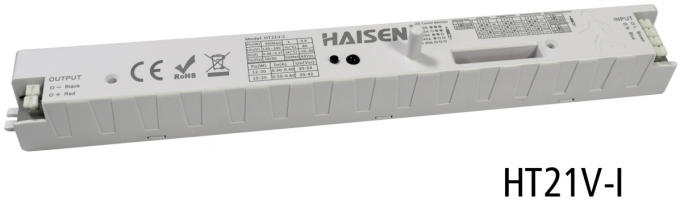

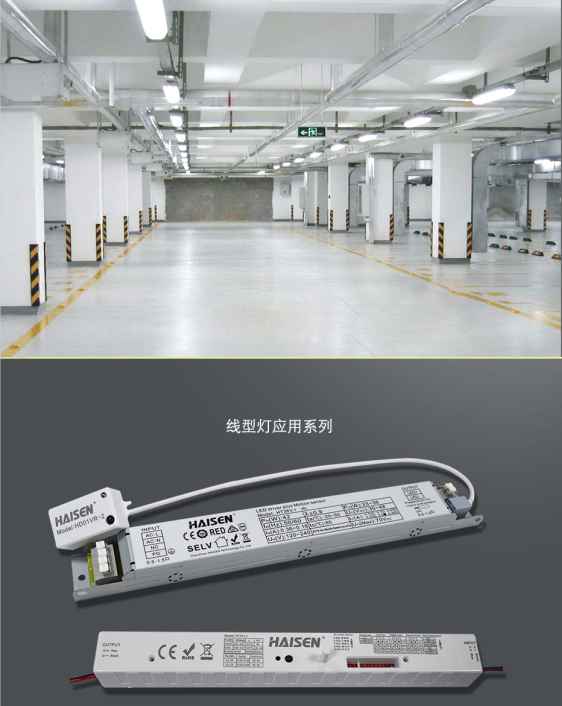

HT21V-I é uma solução isolada com driver de LED de saída de 12-25 W e sensor de movimento de micro-ondas, faixa de detecção de tensão de saída de 30-54 V e altura de 6 m (A) x 14 m (P), função de escurecimento com corrente de LED de saída adequada para luz linear e luz tripla.

Características:

1. 3 anos de garantia, IP20

2. Design fino especialmente para luz linear e luz tri-proof

3. Corrente constante com opções de 0,3A/0,4A ±5% (30-54V); 0,5A/0,55A/0,6A ±5% (30-42V)

4. Sensor de movimento de micro-ondas Dusk & Dawn

5. Função de escurecimento com brilho em espera de 10%/30%

6. Eficiência de 83%

7. Alcance de detecção x Altura de 14M x 6M

8. Potência de saída 19 W máx. com tensão de 30 -54V

9. Controle de três níveis por saída de 1-10 V

10. Proteção anormal SCP: Recuperação automática, OVP, OCP, OTP

11. Norma EMC EN55015

12. Design de antena de haste para fácil instalação.

Descrição do produto

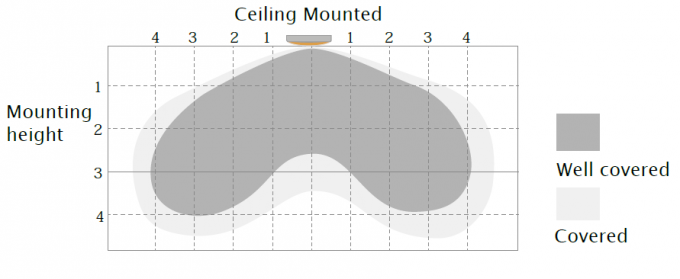

Alcance de detecção

Este valor indica a distância máxima na altura de montagem mais alta com 100% de sensibilidade.

Altura típica de instalação 2,5-4 m.

Estrutura mecânica

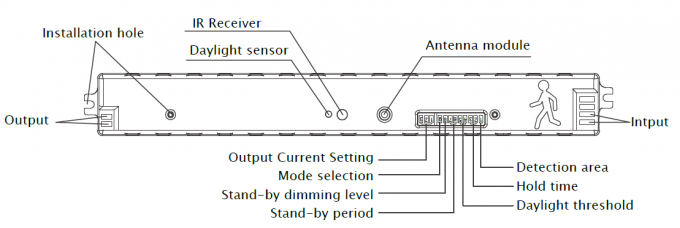

Com doze polos de interruptor DIP para definir a configuração de corrente de saída, seleção de modo, nível de escurecimento em espera, período de espera, área de detecção, tempo de espera e limite de luz natural.

Com um receptor de infravermelho para dar suporte à configuração do controle remoto.

Com dois furos de instalação, facilmente fixado ao dispositivo de iluminação para o usuário final.

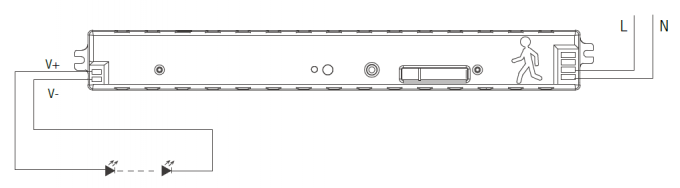

Diagrama de fiação

Dois polos para conexão com fonte de alimentação (220-240VAC)

Dois postes para conectar com luz LED

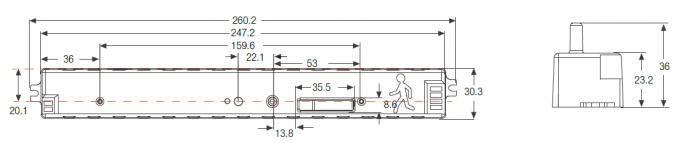

Dimensões (mm)

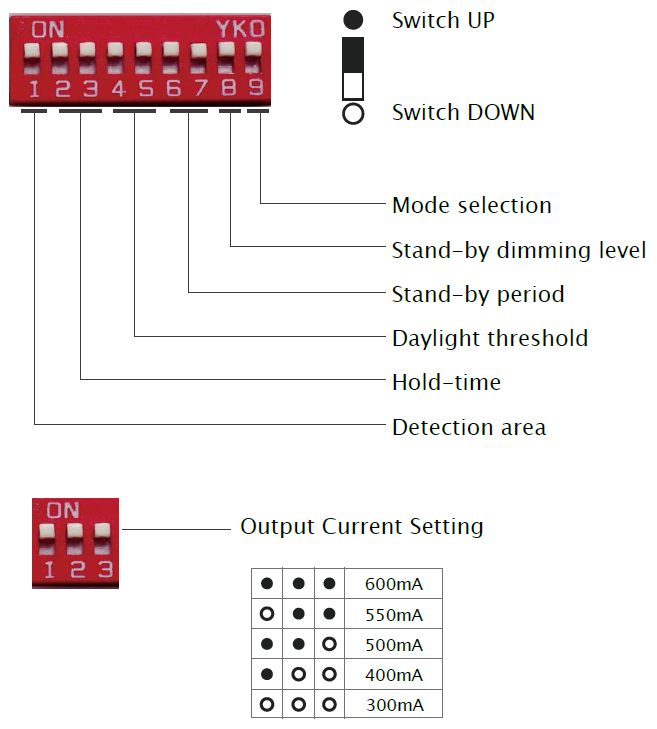

Configuração do interruptor DIP

D Prioridade de luz

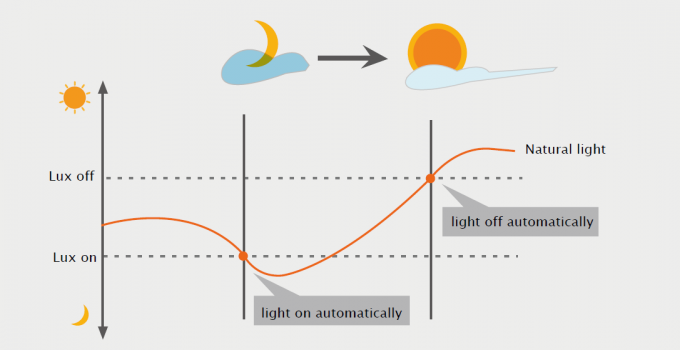

Com a função de prioridade à luz do dia, o HT19V-I é capaz de diferenciar o brilho da luz artificial
da luz natural após a instalação dentro do aparelho e desliga automaticamente a luz quando
o brilho ambiente excede o nível de lux predefinido.

Pré-condição da prioridade da luz do dia:
1. O período de espera é +∞;
2. O nível de escurecimento do modo de espera está em 10% ou 30%;
3. O limite de luz natural é 2Lux, 10Lux ou 50Lux.

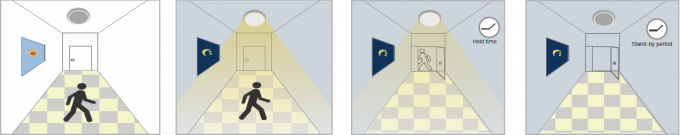

Demonstração do aplicativo

1. Função ON/OFF automática:

Acende ao detectar movimento e apaga após a saída de pessoas à noite. Aplicações: Corredores, Escadas.
O limite de luz natural é definido como "2lux, 10lux, 50lux"

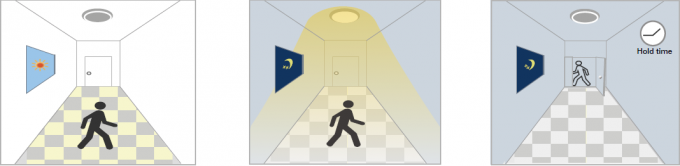

Com luz do dia suficiente, Com luz do dia insuficiente, Após a última detecção e
mesmo quando o movimento é detectado, quando o movimento é detectado, a luz acende. o tempo de espera atual
a luz permanece apagada. decorrido, luz apagada.

2. Sem função de luz do dia
O limite de luz natural está definido como "Desativar".
Luz acesa ao detectar movimento, depois que as pessoas saem, Luz apagada após o período de espera.
Aplicações: Locais com pouca iluminação, como estacionamentos subterrâneos e passagens subterrâneas.

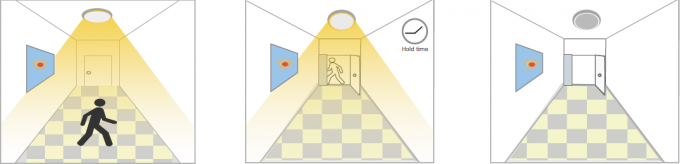

Quando o movimento é detectado, Depois que as pessoas saem da detecção Após a última detecção e
o sensor ligará a área, a luz permanecerá 100% do tempo de espera atual
luz para 100% de brilho. brilho dentro do tempo de espera. decorrido, luz desligada.

3. Demonstração de função - Controle regulável/função de corredor

Com luz do dia suficiente, Com luz do dia insuficiente Após a última detecção, Após o modo de espera
mesmo quando houver movimento durante o dia, quando a luz do movimento estiver apagada, a luz estará apagada.
detectado, a luz permanece detectada, luz LIGADA. para o modo de espera
OFF. nível de escurecimento (10% ou

30%) após o tempo de espera.

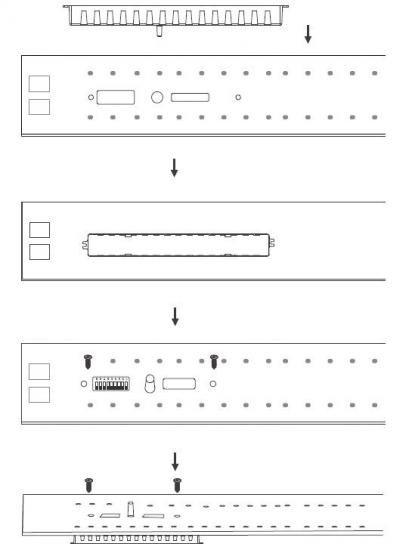

Método de instalação:

Notas de instalação:

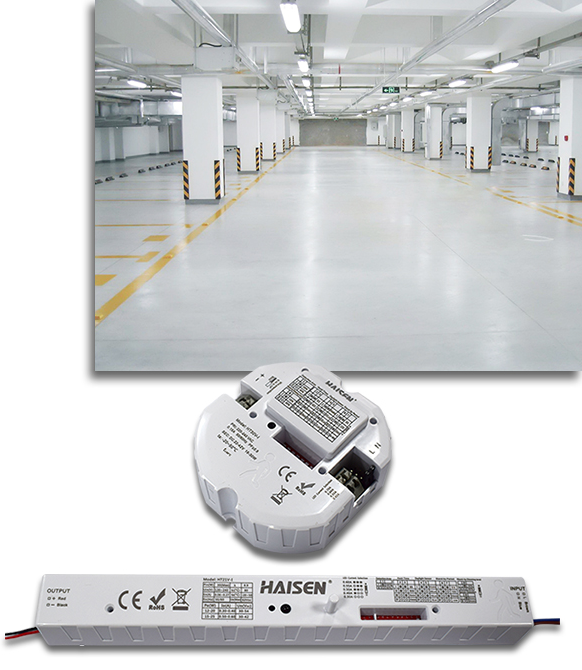

1. O sensor de micro-ondas pode ser instalado em qualquer lâmpada, exceto aquelas com estrutura totalmente metálica.
2. A superfície detectada não pode ser protegida por objetos metálicos.
3. Certifique-se de que o módulo de micro-ondas esteja completamente exposto do lado de fora.
4. A superfície de detecção do módulo sensor deve ser instalada voltada para a área de detecção.
5. A fiação deve estar estritamente de acordo com o diagrama de fiação para evitar curto-circuito.
