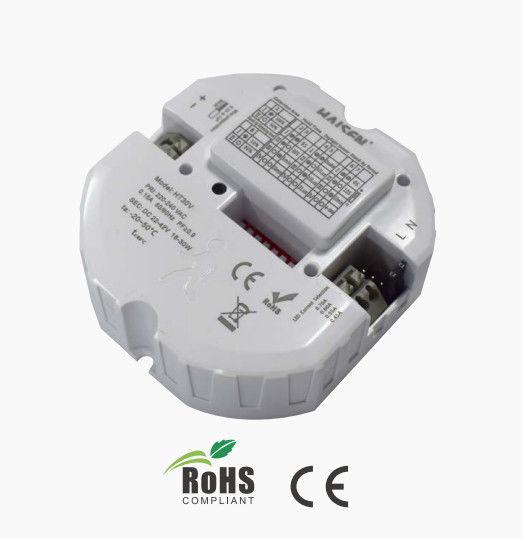

Antena plana redonda 34W com sensor de movimento para montagem em teto

Antena plana de design redondo para luz de teto com sensor de movimento regulável ao anoitecer

Características:

1. Saída de corrente constante .

2. Controle liga/desliga por relé.

3 .Controle de três níveis por saída de 1-10 V.

4. Adequado para luzes de teto e anteparas.

5. Sensível e confiável

6. IP 20 e 3 anos de garantia.

Dados técnicos:

Área de detecção de controle liga/desliga Tempo de espera Sensor de luz do dia

Escurecimento de espera Corrente de saída de espera

nível Período

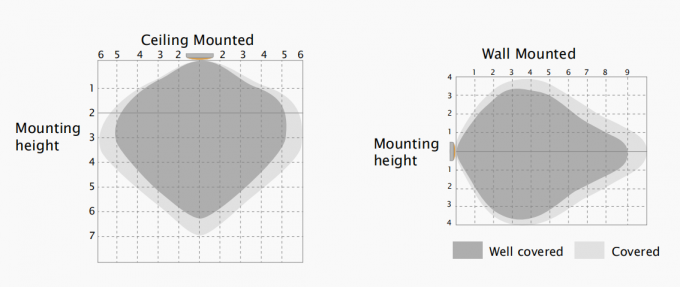

Área de detecção:

O dispositivo indica a distância máxima na altura de montagem mais alta com 100% de sensibilidade.

Altura típica de instalação 2,5-6M.

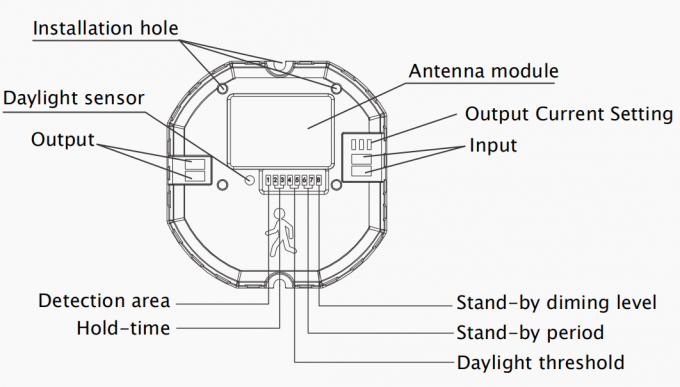

Estrutura mecânica:

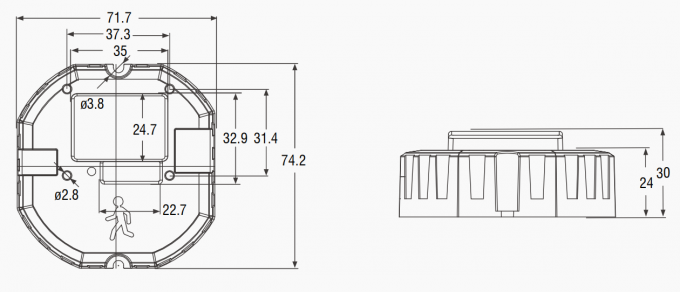

Dimensões:

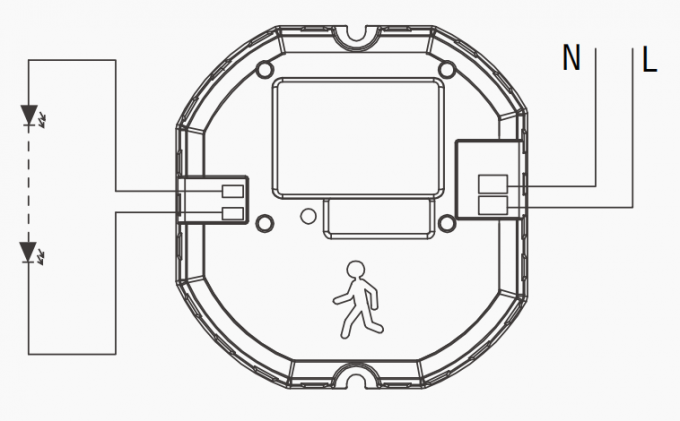

Diagrama de fiação:

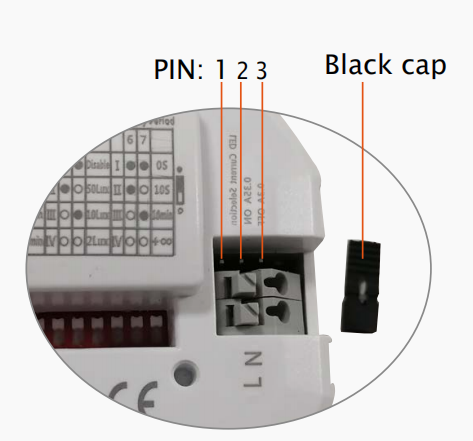

Configuração de corrente de saída:

Defina a corrente como 350 mA conectando a tampa preta nos pinos 1 e 2, e 300 mA conectando nos pinos 2 e 3.

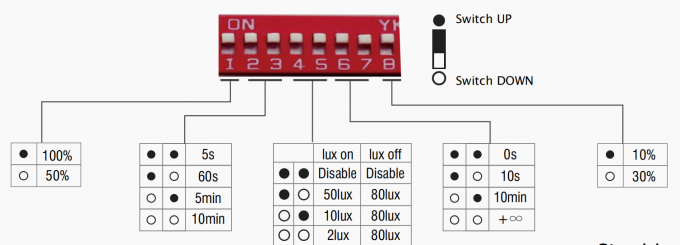

Contexto:

1: Área de detecção:

Nessa área, o movimento será detectado e poderá acionar o sensor. A área de detecção de 100% também é conhecida como alta sensibilidade.

2-3: Tempo de espera:

Período em que a luz mantém 100% de brilho após objetos em movimento saírem da área de detecção.

4-5:Limiar de luz natural:

Definição do brilho ambiente; somente quando o brilho ambiente for menor que a quantidade de lux específica predefinida, o sensor funcionará; quando predefinido como "desativado", o sensor funcionará sempre que detectar movimento, independentemente do brilho ambiente.

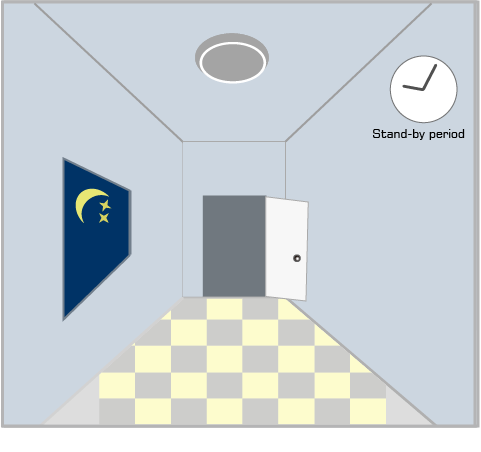

6-7: Período de espera:

Período em que a luz permanece com saída baixa antes de ser completamente desligada. Quando predefinido como "∞", a luz sempre permanece com saída baixa se não houver movimento na área de detecção e não desliga.

8: Período de espera:

A definição de baixa produção no período de espera.

Perioridade da luz do dia:

Sensor de crepúsculo/amanhecer:

Nossa tecnologia especial de fotocélulas ativas pode diferenciar entre luz natural e luz LED, para

garantir que a luz estará apagada quando necessário.

Com a função de prioridade à luz do dia, o HT30V é capaz de diferenciar o brilho da luz artificial da luz natural após instalada dentro do equipamento e desliga automaticamente a luz quando o ambiente o brilho excede o nível de lux predefinido.

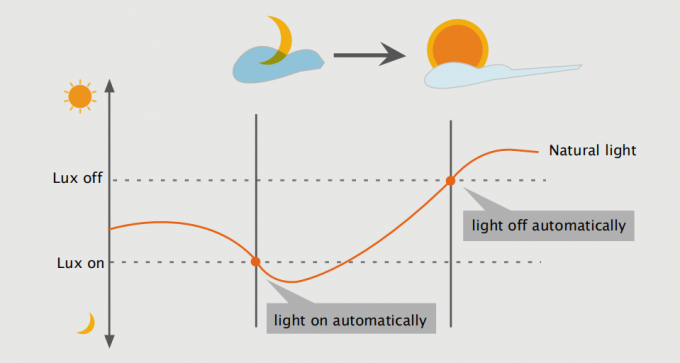

Lux ligado/desligado:

Luz automaticamente Com luz insuficiente A luz escurece para o modo de espera A luz apaga quando

sobre quando o nível de brilho ambiente ambiente não for movimentado, o nível de lux ambiente é o brilho é menor, a luz diminui para 100% detectado após um valor maior do que o predefinido do que o nível de lux predefinido. quando o movimento é mantido. Montagem em lux.

detectado.

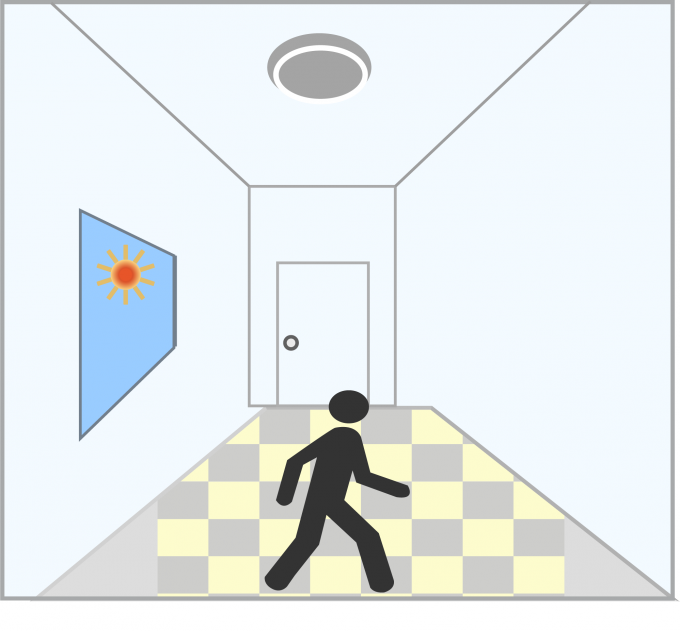

Aplicativo:

1. Função ON/OFF automática:

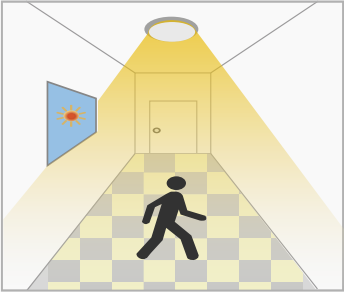

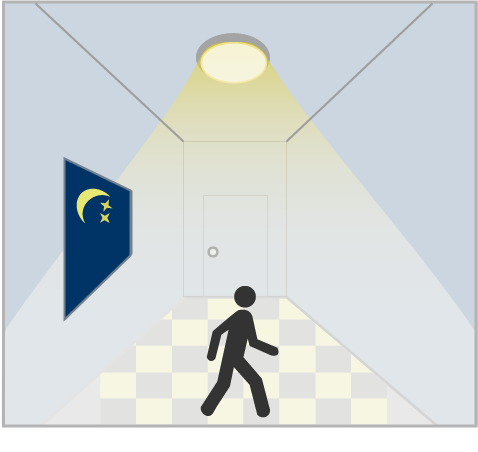

Luz acesa ao detectar movimento e desliga depois que as pessoas saem à noite.Aplicações:Corredor,Escada.O limite de luz natural é definido como "2Lux,10Lux,50Lux".

Com luz do dia suficiente, mesmo com luz do dia insuficiente, após a última detecção e a quando movimento detectado,luz quando movimento detectado, tempo de espera presente decorrido, permanece DESLIGADO. luz LIGADA. luz desligada.

2. Sem função de luz natural:

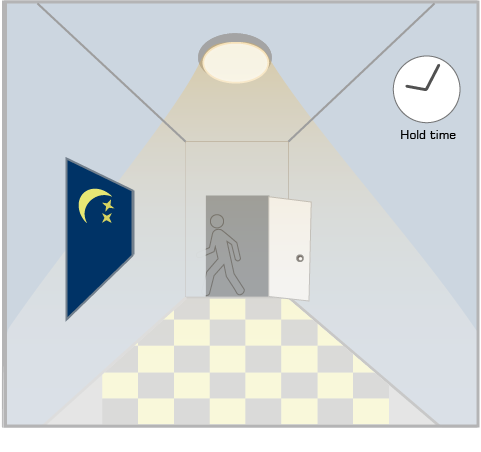

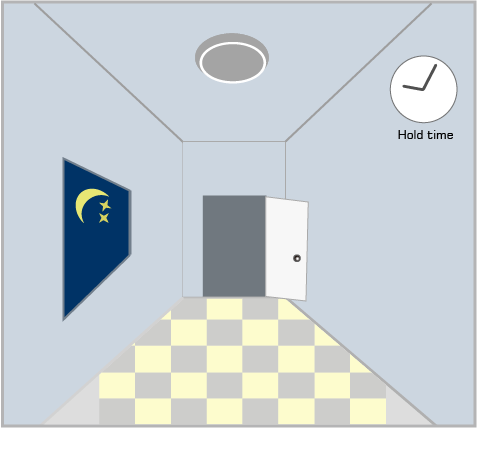

O limite de luz natural é definido como "Desativar". Luz acesa ao detectar movimento, depois que as pessoas saem, luz apagada após o período de espera. Aplicações: Locais com pouca luz, como estacionamento subterrâneo, passagem subterrânea.

Quando o movimento é detectado, depois que as pessoas saem do Após a última detecção e o sensor irá ligar o área de detecção, a luz permanece o tempo de espera atual luz para 100% de brilho. 100% de brilho dentro do tempo decorrido, luz desligada.

tempo de espera.

3. Função de controle demo-regulável/função de corredor

Com luz do dia suficiente, mesmo com luz do dia insuficiente, após a última detecção a luz quando movimento detectado,luz quando movimento detectado, será escurecido para o permanece DESLIGADO. luz LIGADA. nível de escurecimento em espera

(10% ou 30%) após o tempo de espera

Após o período de espera, luz apagada.

Aplicativo:

Notas do usuário:

1. O micro-ondas pode penetrar paredes ou vidros com espessura inferior a 20 cm e atenuar se forem mais grossos que 20 cm.
2. A tensão do driver deve ser estável e flutuar dentro de 10%.
3. A área de detecção será afetada pela velocidade do movimento, altura de montagem e volume de movimento.
4. Realize o teste em dias ensolarados sem o abajur, o que afetará o valor de lux testado.

5. Configuração padrão de fábrica: área de detecção 100%/tempo de espera 5s/limite de luz natural desabilitado/período de espera 0s/nível de escurecimento em espera 10%.
